所謂收縮斷裂，是作者根據BGA焊點裂紋的特征命名的一種BGA焊接斷裂缺陷，它是焊點在半凝固狀態下被拉開而形成的。由于焊點裂縫形態類似金屬凝固收縮的特征，因此命名為收縮斷裂。

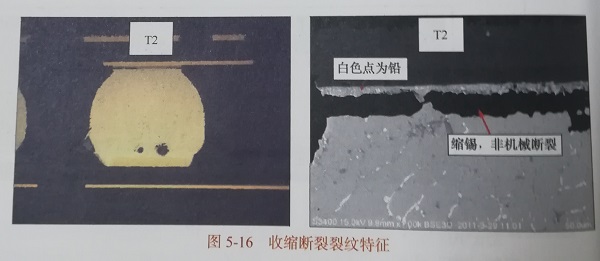

收縮斷裂的裂紋特征如圖5-16所示，它屬于焊接過程形成的裂縫型缺陷，不像機械應力那樣脆斷，它在大多數情況下仍然”藕斷絲連“，具有導電性。

焊點從pcb側開始單向凝固，在BGA側還沒完全凝固時因BGA四角上翹而形成收縮裂縫。

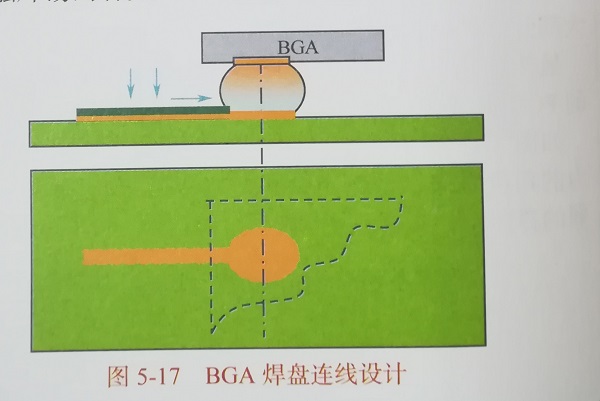

我們知道，BGA焊點的冷卻主要靠BGA和PCB的傳導。由于BGA的封裝特點，BGA載板上的焊盤幾乎以同樣的速率冷卻。但PCB上的焊盤，會因每個焊盤的連線方式不同而冷卻快慢也不同。如果與BGA焊盤直接引出，其焊點會從PCB側開始先期凝固（單向凝固）。BGA焊盤連線設計如圖5-17所示。

另外，BGA的翹曲最大的地方是四個角，如果先凝固的點位于腳部，就可能因拉開而得不到熔融焊錫的補充出現斷裂。

因此，可以總結得出收縮斷裂的原因：一是BGA的出現變形；二是發生了單向凝固。

PBGA為雙層結構，因此若加熱不平衡會四交起翹。

根據眾多案列的分析，我們發現這些斷裂點具有以下共同點。

（1）位置：多數位于BGA角部3個焊球的范圍內。個別案列出現在邊中心部位，但極少見。

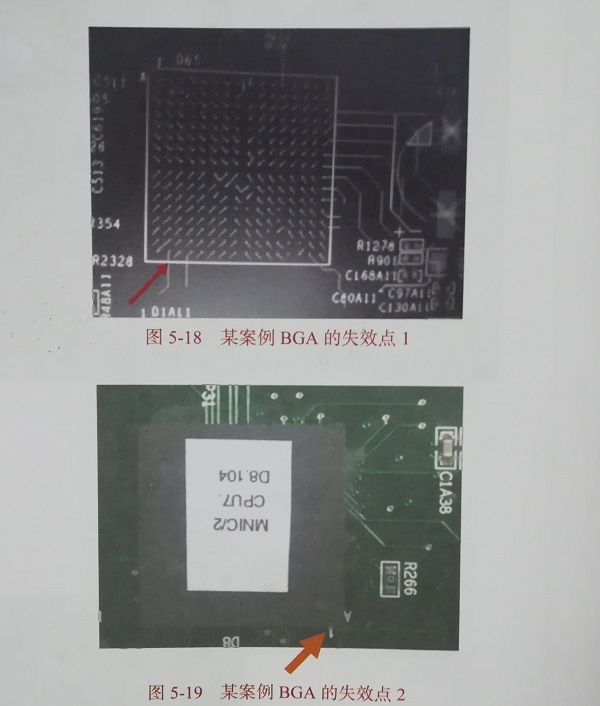

典型的情況，位置固定并連有一根長的導線，如圖5-18和圖5-19所示。

  （2）發生此類的單板具有比較明確的范圍：全部為PBGA，p=1.0mm。

PCB的厚度為1.6mm，少部分為2.0mm。薄到PCB冷卻速率比較快，容易發生單向凝固。

（3）冷卻速率大于2.0℃/s。

另外，失效批次單板生產所用溫度曲線也有一些共同點，即出現收縮斷裂的BGA，其冷卻速率大多在2.4℃/s以上，沒有發生問題的多在2℃/s一下，這也能夠解釋為什么有時會集中在幾條線上（實際上是溫度曲線的影響）。

（1）BGA布線設計應避免角部3mmX3mm位置處的焊盤以長導線方式引出（封裝外伸出5mm以上）。

（2）嚴格控制再流焊接時的冷卻速率應小于2℃/s。

（3）（強烈建議）將BGA上線干燥列為常規要求。
