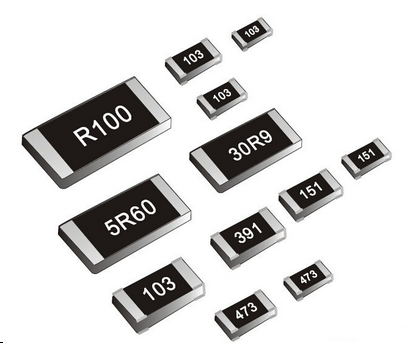

smt貼片加工中兩個端頭無引線片式元件(見下圖)的手工焊接方法通常有三種:逐個焊點焊接，采用專用工具焊接，采用扁片形烙鐵頭快速進行SMT貼片焊接。

一、逐個焊點焊接

①用鑷子夾持SMT元件，居中貼放在相應的焊盆上，對準后用鑷子按住不要移動。

②用細毛筆蘸助焊劑或用助焊筆在兩端焊盤上涂少量助焊劑。

③用鑿子形(扇鏟形)烙鐵頭加少許直徑小于等于0.5mm的焊錫絲，焊錫絲碰到烙鐵頭時應迅速離開，否則貼片加工焊料會加得太多。

④先用烙鐵頭加熱一端焊盤大約25左右，撤離烙鐵。

③然后用同樣的方法加熱另一端焊盤大約2s左右，撒離烙鐵。

注意:焊接過程中應保持元件始終緊貼焊盤，避免元件一端浮起。

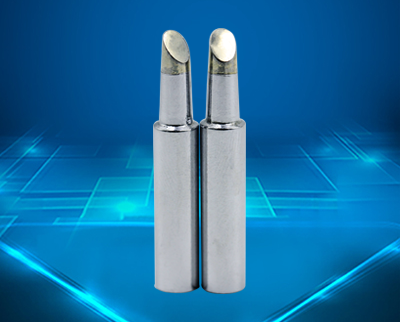

二、采用專用工具馬蹄形烙鐵頭(見下圖)焊接

①貼放元件，對準后用子按住不要移動。

②用細毛筆助焊劑或用助焊筆在兩端焊盤上涂少量助焊劑。

③給馬蹄形烙鐵頭上。

④用馬蹄形烙鐵頭同時加熱兩端焊盤大約2s左右，撤離烙鐵

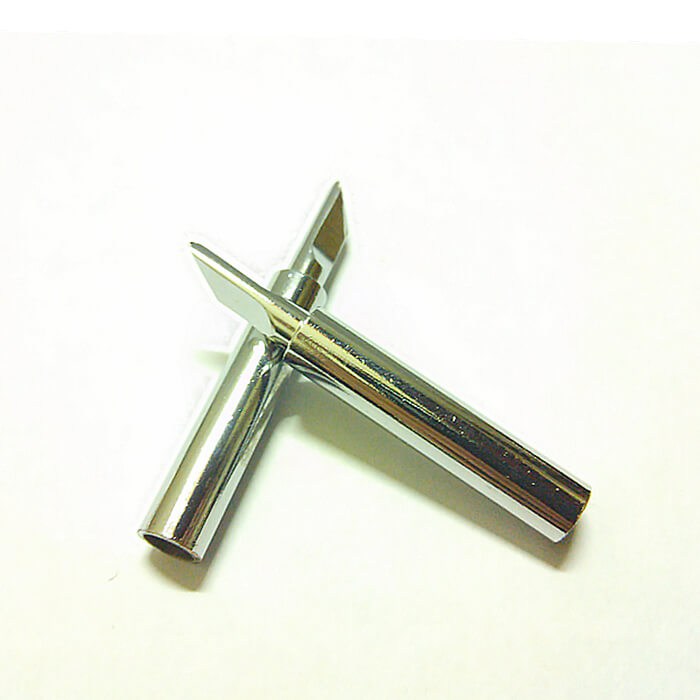

三、采用扁片形絡鐵頭(見下圖)快速焊接

①貼放元件，對準后用鑷子按住不要移動。

②用細毛筆助焊劑或用助焊筆在兩端焊盤上涂少量助焊劑。

③給扁片形烙鐵頭上錫。

④用扇片形格鐵頭在元件的側面同時加熱兩端焊盤大約2左右，拋離烙鐵。
