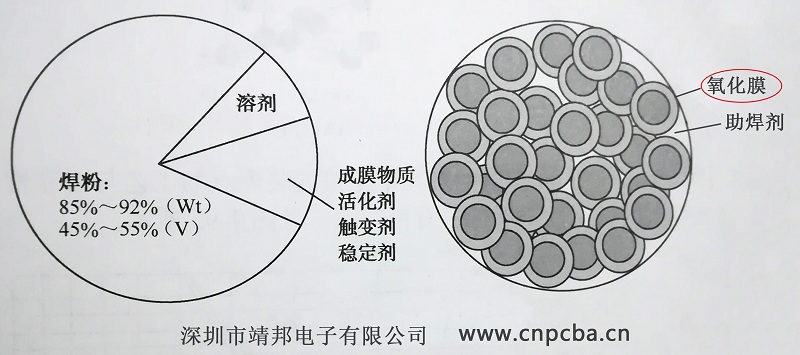

Smt加工廠焊膏由焊料合金粉（以下簡稱焊粉）和焊劑組成，而焊劑又由溶劑、成膜物質(zhì)、活化劑和觸變劑等組成，如圖2-1所示。

 焊劑各組分所占焊膏質(zhì)量的百分比及成分如下。

(1)成膜物質(zhì): 2%~ 5%(Wt),主要為松香及其街生物、合成材料，最常用的是水白松香，主要用于阻止再流焊接過程熔融焊料表面的再次氧化。松香分子為“大塊”的分子，氧原子很難穿過去，再流焊接階段覆蓋在熔融后焊料表面，起到防止焊料氧化的作用。其他有機(jī)酸，如硅橡膠、丙烯酸等， 都屬于長分子鏈，氧原子相對比較容易穿過去，不適合做保護(hù)膜使用。

松香本身也具有調(diào)節(jié)黏度的作用。

( 2 )活化劑: 0.05%~ 0.5%(Wt),最常用的活化劑包括二羧酸、特殊羧基酸和有機(jī)鹵化鹽。助煤劑的發(fā)展經(jīng)歷了有機(jī)鹽酸鹽、有機(jī)共價(jià)鹵化物、有機(jī)酸三個(gè)階段，有機(jī)銨鹽酸鹽[如(CH₃)NH.HCI]活性強(qiáng)，有機(jī)共價(jià)鹵化物不能適應(yīng)無鹵要求，目前焊膏使用的活化劑主要為有機(jī)酸，它能夠適應(yīng)免洗、無鹵的要求。這些有機(jī)酸均為固態(tài)，一般為兩種以上有機(jī)酸的混合物，如“已二酸+丁二酸”、“已二酸+檸檬酸”等。

( 3)觸變劑:0.2%~ 2%(Wt),增加黏度，起懸浮作用。這類物質(zhì)很多，優(yōu)選的有蓖麻油、氧化蓖麻油、乙二醇-丁基醚、羧甲基纖維素。

(4 )溶劑: 3%~ 7%(Wt),多組分，有不同的沸點(diǎn)。松香、有機(jī)酸等都是固態(tài)的，不能適應(yīng)焊膏印刷的工藝要求，也不能混溶，必須添加溶劑。焊膏中所用的溶劑主要為醇和醚。

(5 )其他:表面活性劑、偶合劑。

焊膏的設(shè)計(jì)，一方面需要滿足功能要求;另一方面需要滿足工藝要求，如應(yīng)用場景(敞開的環(huán)境還是封閉的環(huán)境、刮刀還是封閉印刷頭)、印刷操作要求(印刷操作時(shí)間、性能的穩(wěn)定性)等。
