1、smt加工廠的推力范圍

   由于各家公司使用的焊盤尺寸不同以及元器件封裝尺寸公差比較大的原因，IPC標準沒有給出每類封裝的剪切力標準，也沒有給出焊點剪切力與可靠性之間有什么對應關系。

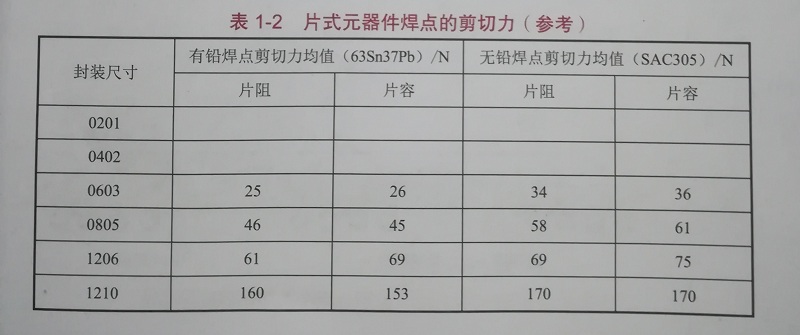

根據IPC標準焊盤設計的試驗板所做的片式元器件焊點的剪切力實驗結果見表1-2。

說明：

（1）本表數據摘自《電子工藝技術》2010年第4期《片式元件焊點剪切力比較實驗研究》一文。

（2）實驗條件：FR-4，元器件與焊盤鍍層Sn63/Pb37。

     實驗設備，WDW-500萬能實驗機。

（3）測試方法：實驗依據標準為日本JISZ7198-7。

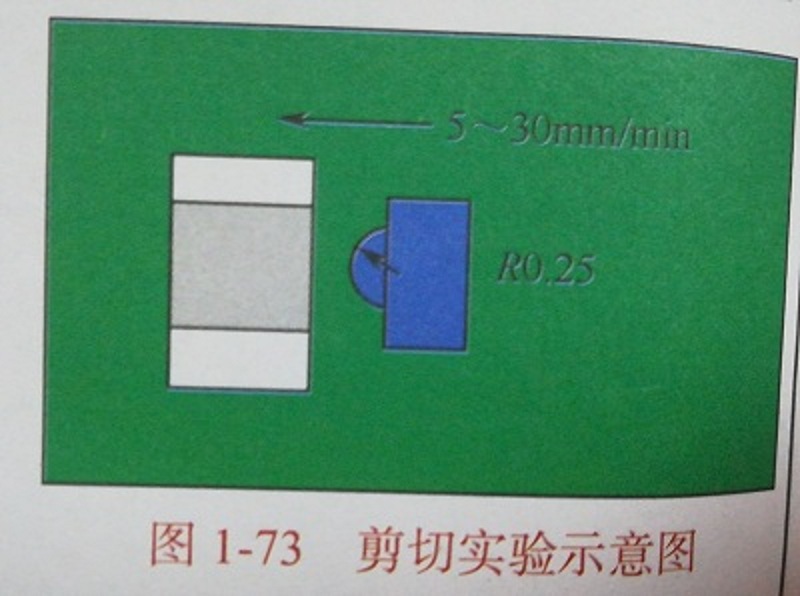

    實驗卡具距PCB的間隙小于元器件厚度的1/4，移動速度為5~30mm/min，如圖1-73所示。

2、說明：

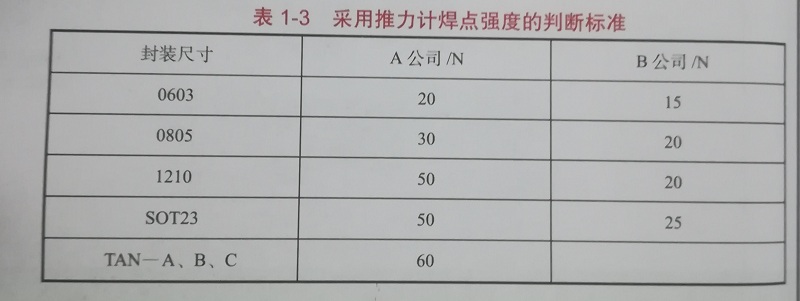

        有些工廠用推力計檢測焊接的強度，但需要注意到推力計測量的推力不等于剪切力，因?yàn)橥屏Ψ较虿煌耆嗤?，手持推力?jì)推力方向一般為45ºC。表1-3是兩家公司有鉛焊點的標準，可參考。
