1、當工藝開始偏移、失控時，工程技術人員可以根據實時數據進行分析、判斷(是熱電偶本身的問、測量端接點圓定的問題，還是子溫度失控、傳送速度、風量發生變化……)然后根據判斷結果進行處理。

2、通過快速調整smt貼片加工工藝參數，防缺陷的產生。

3、目前能夠連續監控再流焊爐溫度曲線的軟件和設各也越來越流行

下面介紹兩個再流工藝控制的例子。

(1)使用再流焊過程控制工具

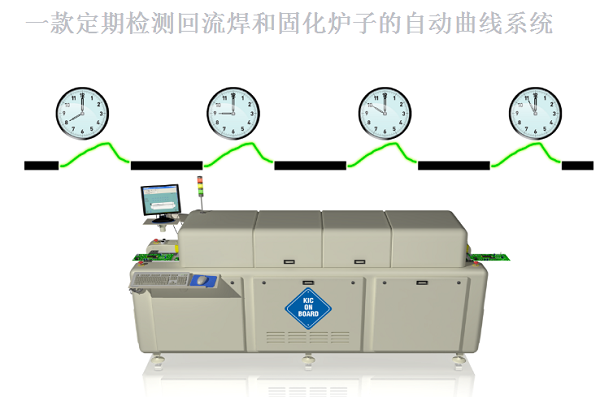

美國KIC公同推出的溫度監控系統一 KIC Vision是自動測爐溫曲線的系統。

該系統包括硬件和軟件。使用該系統后，對再流焊爐可進行24小時實時監控，可以用它不間斷地測量溫度曲線，因而提高了生產速度和生產率。該系統的基本原理是，在爐子內部、沿著PCB傳送軌道邊上靠近pcba平面的地方安裝些熱電偶(每側15～20個熱電偶)，用于采集溫度數據，在爐體側面安裝了接收系統。KIC247系統帶有一個熱電偶測量數據處理器(TPU)，它不但能把30～40個熱電偶測到的溫度記錄到硬盤上，還能把測到的熱空氣溫度曲線在計算機上顯示出來:另外，KIC247還配有一個光纖感應器，對進入爐內的每塊組裝板進行跟井記錄。

使用KIC247實時監控系統時，當調溫用的PCBA(測溫板)通過每個熱電偶的位置時，該熱電偶就會測量當時爐內熱風的溫度情況，并與測試板上測溫?zé)犭娕妓鶎嶋H測得的溫度情況進行比較、記錄和模擬。當PCBA完全經過整個爐子后，也就是整個焊接過程完成后，爐子內部的固定熱電偶就能夠模擬山完整的、和實際測溫板上相同的一條溫度曲線(稱為應擬曲線)。有了這條虛擬的標準曲線，以后每塊PCBA再流焊時，所有爐內的固定熱電偶會不斷測量熱風的溫度并不斷模擬每塊PCBA上的溫度曲線。同時對該虛擬曲線上的溫度和時間參數進行計算，并顯示和記錄每塊PCBA焊接過程中的工藝狀態。然后利用實時溫度曲線與虛擬溫度曲線之間存在的特定關系，通過軟件計算后用PWI、CPK等來表示工藝風險或能力的信息。用戶可以設置預警和警報標準，當某一塊PCBA在焊接過程中出現問題或即將出現問題時，系統可以發出警報。每塊PCBA在焊接過程中的參數變化也將被全部記錄下來，可供質量信息追蹤管理使用。雖然KIC247實時監控系統為再流焊質量控制提供了一套很好的工具，但這不是萬能的。能不能使再流焊質量真正受控，關鍵是能不能設置正確的“虛擬標準溫度曲線”。設置“虛擬標準溫度曲線”不能完全按照焊膏廠給出的溫度曲線，還要結合每批組裝板的具體情況，結合“測溫板”(或稱為“首件”)的實際焊接質量，smt加工廠調制出一條理論上和實際中最理想的“虛擬標準溫度曲線”，這樣才能使焊接質量真正做到受控。

(2)使用AOI軟件技術

AO1的軟件技術具有過程控制能力，AOU已成為有效的過程控制工具。根據不同產品，AOI可放置在生產線錫膏印刷之后、再流焊前、再流焊后三個位置。多品種、小批量可以不連線，AOI的軟件技術具有過程控制能力，已成為有效的過程控制工具。雖然無鉛焊點的長期可靠性還存在不確定的因素，無鉛再流焊相對于有鉛再流焊難度大些，只要我們運用焊接理論，正確設置再流焊溫度曲線，同時掌握正確的SMT工藝控制方法，就能做到既保證焊點質量，又保證不損壞元器件和PCB。
