選擇性波峰焊工藝有多種，如托盤選擇性波峰焊、移動噴嘴選擇性波峰焊和固定噴嘴選擇性波峰焊，各有優勢和不足。

托盤選擇性波峰焊是一種用掩模板把需要焊接的地方露出來，不需要焊接的地方掩蔽起來的選擇焊工藝，如圖1所示，它是應用比較廣的一種，適合各種批量PCBA的生產。

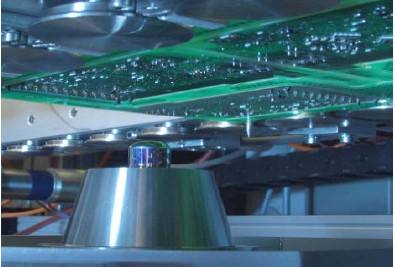

                                                        圖1托盤選擇性波峰焊接

移動噴嘴選擇性波峰焊是一種單點波峰焊技術，利用可編程的焊料噴嘴選擇性地焊接插裝元器件，工作原理如圖2所示。適合焊點少(≤30點)、選擇焊面布有非常多復雜SMD的板。由于其焊接的效率極低(平均2s/點)，目前在業界僅應用于引線熱容量比較大、總焊點比較少的板面焊接。

圖2 移動噴嘴選擇性波峰焊

固定噴嘴選擇性波峰焊是一種多個固定噴嘴的波峰焊技術，由于噴嘴的加工成本比較高，適合大批量產品的生產，如圖3所示。

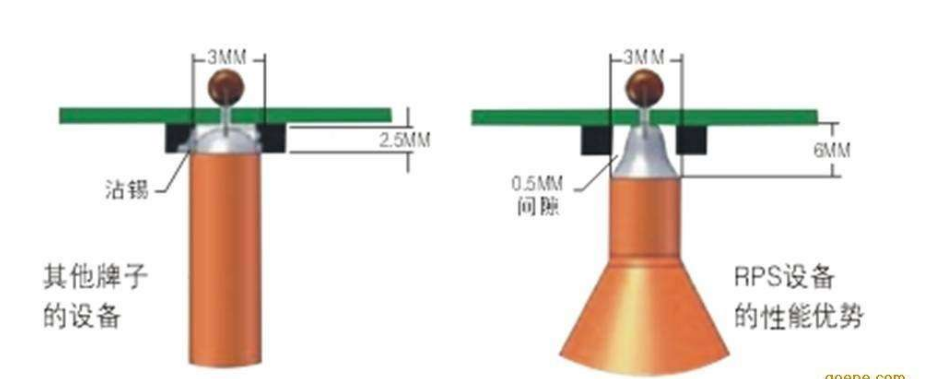

圖3 固定噴嘴選擇性波峰焊接

固定噴嘴選擇性波峰焊一般應用不多，托盤選擇性波峰焊比較簡單，對于這兩種工藝，我們將會在下一節【選擇性波峰接-移動噴嘴選擇性波峰焊有哪些工藝特點】重點講述講述。如果您有更多不同的見解，歡迎來電探討：400-9309399/ 13418481618.
