導線與導線之間的焊接有三種基本形式:搭焊、鉤焊和繞焊。

搭焊:將鍍過錫的導線搭接到另外一根鍍過錫的導線上。這種方法最簡單,但是強度最低,可靠性最差,僅用于維修調試中的臨時接線或者是不方便繞焊、鉤焊的地方以及一些插件長的焊接。搭焊時需要注意從開始焊接到焊錫凝固之前不能松動導線。如圖所示。

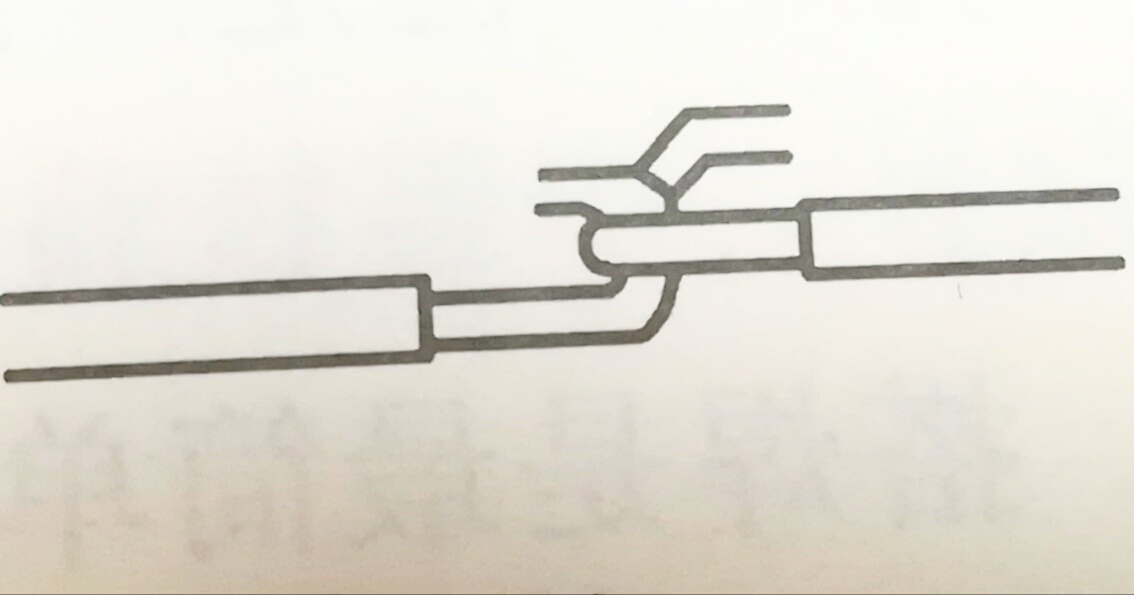

鉤焊:將鍍過錫的導線彎成鉤形,連接在一起并用鉗子夾緊之后焊接,如圖所示。鉤焊的強度低于繞焊,但是操作簡單方便。

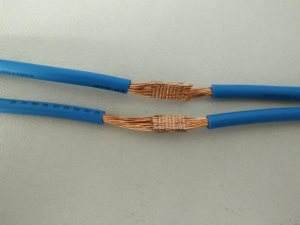

繞焊:將鍍過錫的導線纏繞拉緊后進行焊接。導線的粗細不同,繞焊方法不同,如果導線有粗有細,可將細導線纏繞到粗導線上,如果導線同樣粗細可采用扭轉并擰緊的方法。具體纏繞方法如圖所示。繞焊的可靠性最高,因此在導線與導線的焊接中一般采用繞焊方法。

導線之間的連接以繞焊為主,繞焊的操作步驟如下：

1)根據要求將導線去掉一定長度的絕緣覆皮;

2)對導線進行預焊處理;

3)將導線套上合適直徑的熱縮管;

4)將兩根或者是多跟導線絞合,并進行焊接

5)趁熱將熱縮管套上,待焊接處冷卻后熱縮管固定在導線的接頭處
