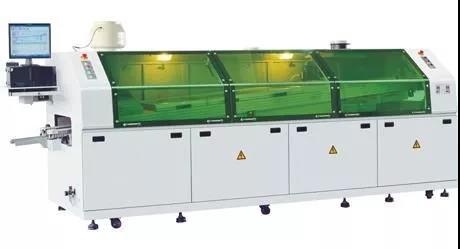

什么是波峰焊？

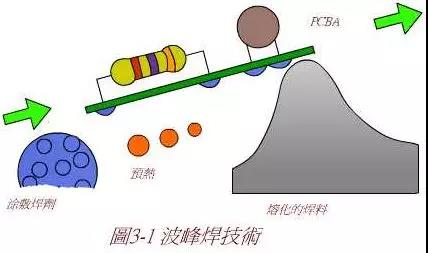

波峰焊是讓插件板的焊接面直接與高溫液態錫接觸達到焊接目的，其高溫液態錫保持一個斜面，并由特殊裝置使液態錫形成一道道類似波浪的現象，所以叫"波峰焊"。簡單的講它是指將熔化的軟釬焊料（鉛錫合金），經電動泵或電磁泵噴流成設計要求的焊料波,亦可通過向焊料池注入氮?dú)鈦硇纬?，使預先裝有元器件的印制板通過焊料波，實現元器件焊端或引腳與印制板焊盤間機械與電氣連接的軟釬焊。

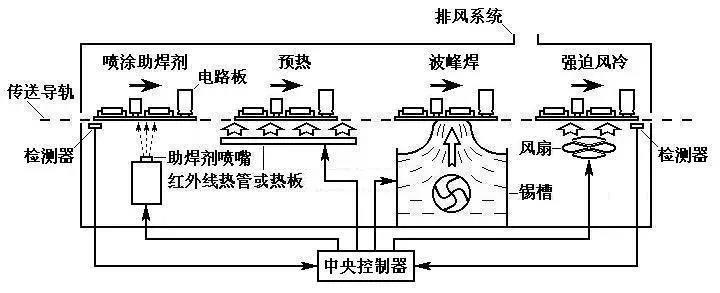

波峰焊流程

將smt貼片元件插入相應的元件孔中 →預涂助焊劑→預烘（溫度90-1000C，長度1-1.2m）→波峰焊（220-2400C）→ 切除多余插件腳 → 檢查。

焊接過程中，影響焊接質量的因素很多，需要關注的參數包括焊接溫度、傳送速度、軌道角度、波峰高度等等。

1，焊接溫度

       焊接溫度過低時，焊料的擴展率、潤濕性能變差，使焊盤或元器件焊端由于不能充分的潤濕，從而產生虛焊、拉尖、橋接等缺陷；焊接溫度過高時，則加速了焊盤、元器件引腳及焊料的氧化，易產生虛焊。

2，傳送速度

      脫離區的錫波要盡可能平穩，因此傳送帶速度不宜過高。

 3，軌道角度

       調整軌道的角度可以控制PCB與波峰的接觸時間，適當?shù)膬A角有助于液態焊料與PCB更快的分離。當傾角太小時，較易出現橋接；而傾角過大，雖然有利于橋接的消除，但焊點吃錫量太小，容易產生虛焊。軌道傾角應控制在5°~7°之間。

4，波峰高度

       波峰高度是指波峰焊接中PCB吃錫高度，通?？刂圃?/span>PCB板厚度的1/2~2/3。波峰高度過大會導致熔融的焊料流到PCB的表面，形成“錫連”。波峰的高度會因焊接工作時間的推移而有一些變化，應在焊接過程中進行適當?shù)男拚３Ｓ玫臋z測波峰高度的工具為深度規或高溫玻璃。

5，焊料

       波峰焊接中， 焊料的雜質主要是來源于PCB焊盤上的銅浸出，過量的銅會導致焊接的缺陷增多，因此必須定期檢驗焊錫內的金屬成分錫渣。

       錫鉛焊料在高溫下（250℃）不斷氧化，使錫鍋中錫-鉛焊料含錫量不斷下降，偏離共晶點，導致流動性差，出現連焊、虛焊、焊點強度不夠等質量問題?？刹捎靡韵聨讉€方法來解決這個問題：

①添加氧化還原劑，使已氧化的SnO還原為Sn，減小錫渣的產生

②不斷除去浮渣

③每次焊接前添加一定量的錫 （以上幾點措施需按照作業規范定期執行）

④采用含抗氧化磷的焊料

⑤采用氮?dú)獗Ｗo(hù)（需監控氧含量）

      波峰焊過程中的各參數需要根據實際焊接效果，互相協調、反復調整。

可能對于很多剛進入電子加工行業的同事來說，面對SMT貼片生產線上的復雜設備光名稱就夠了解大半天的了，什么：波峰焊、回流焊、手工焊的，聽上去反正都是焊，有點分不清楚，可能很多從業很久的同事也說不清具體誰是誰？那么我們下面順便來了解一下

波峰焊和回流焊的區別在哪里吧？

波峰焊與回流焊的區別（一）

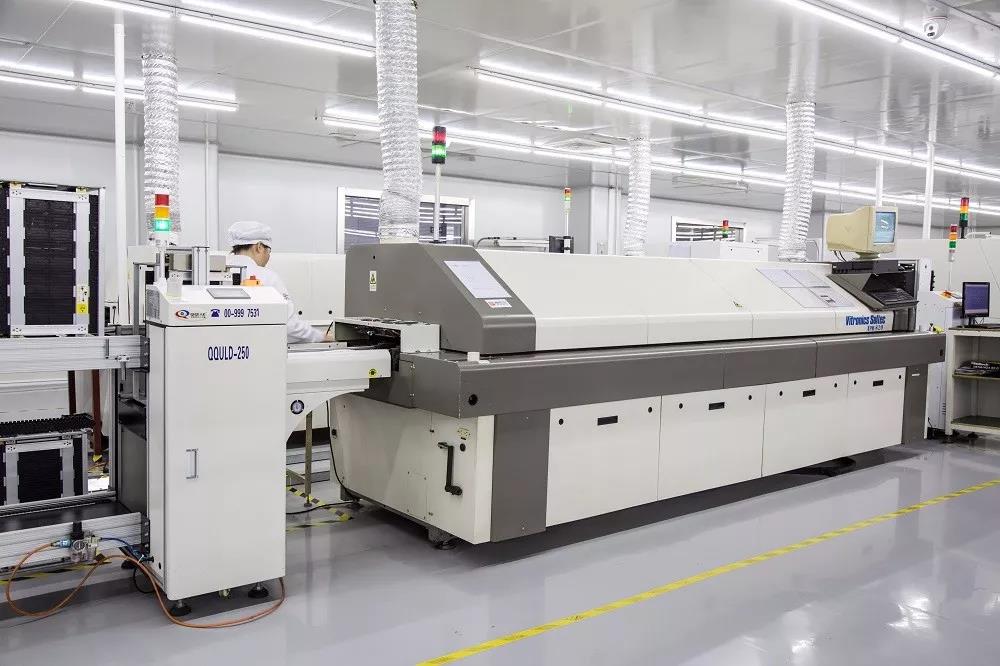

回流焊工藝是通過重新熔化預先分配到印制板焊盤上的膏狀軟釬焊料，實現表面組裝元器件焊端或引腳與印制板焊盤間機械與電氣連接的軟釬焊。

波峰焊隨著人們對環境保護意識的增強有了新的焊接工藝。以前的是采用錫鉛合金，但是鉛是重金屬對人體有很大的傷害。于是現在有了鉛工藝的產生。它采用了*錫銀銅合金*和特殊的助焊劑且焊接接溫度的要求更高更高的預熱溫度還要說點在pcb板過焊接區后要設立個冷卻區工作站.這方面是為了防止熱沖擊另方面如果有ICT的話會對檢測有影響.

波峰焊基本可以里解為,它對稍大相對小元件焊錫,他跟回流焊不同處就在這,而回流焊它對板子與元件加溫,其實就是把原來刷上去的焊膏給液化了,以達到把元件與板子相接的目地.

1、回流焊經過預熱區，回流區，冷卻區。另外，波峰焊適用于手插板和點膠板,而且要求所有元件要耐熱,過波表面不可以有曾經SMT貼片錫膏的元件，SMT貼片錫膏的板子就只可以過再流焊，不可以用波峰焊。

2、波峰焊是通過錫槽將錫條溶成液態，利用電機攪動形成波，讓PCB與部品焊接起來，般用在手插件的焊接和smt的膠水板。再流焊主要用在SMT貼片行業，它通過熱風或其他熱輻射傳導，將印刷在PCB上的錫膏熔化與部品焊接起來。

3、工藝不同：波峰焊要先噴助焊劑，再經過預熱，焊接，冷卻區。

波峰焊與回流焊的區別（二）

波峰焊主要用于焊接插件；回流焊主要焊貼片式元件

1.波峰焊是通過錫槽將錫條溶成液態，利用電機攪動形成波，讓PCB與部品焊接起來，一般用在手插件的焊接和SMT貼片的膠水板?；亓骱钢饕迷?/span>SMT行業，它通過熱風或其他熱輻射傳導，將印刷在PCB上的錫膏熔化與部品焊接起來。

2.工藝不同：波峰焊要先噴助焊劑，再經過預熱，焊接，冷卻區?；亓骱附?jīng)過預熱區，回流區，冷卻區。另外，波峰焊適用于手插板和點膠板,而且要求所有元件要耐熱,過波表面不可以有曾經SMT錫膏的元件，SMT錫膏的板子就只可以過回流焊，不可以用波峰焊。

看完小編對于波峰焊的工作原理、工作流程，還有波峰焊和回流焊的區別介紹，我們對波峰焊有沒有進一步的了解呢？在此我想借用一句靖邦電子有限公司企業文化手冊上的一段話：“這個社會不是有錢人的世界、也不是有權人的世界，是有心人的世界”，希望大家在工作中積極的去發現，認真的去觀察，用心去學習。相信大家是最棒的。
