作為可以給客戶承諾2年保質，3年保修的smt貼片加工廠家（按照國內的客戶習慣一般都搜索smt加工廠。其實國內大部分smt工廠已經能夠提供pcb生產、BOM配單、smt、組裝測試等一系列的工作）我們不時會收到一些客戶的要求，協助修理一些故障的電路板。然后我們必須將我們的方案從組裝轉變?yōu)槊嫦蛟\斷和治療的方案。視情況而定，解決方案可能既快捷又簡單，但有時有更復雜的力量在起作用，這使得修復更難以完全修復。有一件事是肯定的，在探索pcba維修時，您會看到一些有趣的經驗和故障情況。

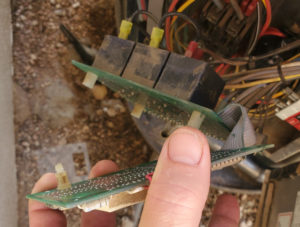

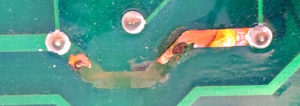

最近，我們有一位客戶帶著泳池熱泵控制組件進來，這些圖片顯示了一條厚厚的電源PCBA走線，通電后溫度似乎已經加熱到可以直接在板上烹飪的程度。客戶希望這條走線重新連接，希望查明被燒毀走線附近的繼電器是否損壞，需要進一步維修。當我們拿到電路板時，我們還發現兩塊板之間的接口線在幾個地方折斷，這可能是由于熱量和陽光導致電線隨著時間的推移變得更脆，然后處理板和電線。

拆卸

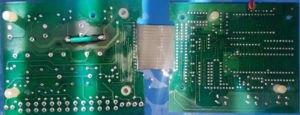

很簡單，重新連接丟失的基線，確定繼電器是否正常，然后修復電線。該組件由一個顯示/控制模塊組成，該模塊具有用于用戶輸入的顯示器和按鈕，以及一個由控制模塊通過一些細接口線控制的繼電器板。整個組件被長期暴露在元素中的“粘性”灰塵覆蓋，現在有燃燒痕跡的碳沉積物，因此需要好好清洗。使用91%異丙醇快速擦洗后，我們拆焊了折斷的電線，并剪掉了從PCBA上拉出的銅跡線，并使用帶有拆焊泵的熱空氣返修臺去除了三個笨重的電線之一這塊板上最接近燒傷的繼電器。

測量

測量時，繼電器線圈在數據表規定值的10%以內，當使用其9伏的最小控制電壓進行測試時，其觸點牢固且始終如一地關閉，從而完成其控制電路。繼電器完全沒問題。在對繼電器電路板的其余跡線進行一些快速檢查后，我們將控制信號直接連接到電路板上以測試電路中的其余兩個繼電器，只是為了徹底。同樣，繼電器處于完美的健康狀態。這既是好消息也是壞消息。好消息是，一旦損壞或移除的元素被重新添加，該板將不需要額外的維修。但壞消息是有什么東西導致了這種燒傷，

對PCBA上部件號的更多研究使我們進入了一個討論主題，討論似乎是相同的控制組件。這部分似乎是電路板的內部部件，客戶說他們還必須更換壞了的電容器。這個論壇主題描述了一個問題，其中一個繼電器本身被燒壞并需要更換，當更換它們時，新繼電器在一個月內燒壞。幸運的是，我們沒有燒毀的繼電器，因此這種維修比需要訂購新零件更便宜、更快捷，但我們當然希望修復源問題，而不是進行表面修復。從該線程和客戶描述中可以看出，同一個電解電容器存在某種程度一致的問題，該問題導致繼電器輸出端出現電涌。

解決

不幸的是，我們沒有能夠在運行時進行測試的完整組件，所以我們從這里下手。將繼電器重新焊接到PCB上，添加一根粗線來代替燒毀的跡線，然后重新焊接斷開連接繼電器板和控制/顯示板的電線?？紤]到論壇主題問題與我們的客戶描述問題的相似程度，我們推薦了與他們類似的解決方案?？赡苁俏覀兛蛻舾鼡Q的電容器的電壓容限不符合規格。一種解決方案可能是用具有更高電壓容限且特性相同的電容器替換該電容器。例如，如果我們的繼電器控制電路工作在12V且互連電容器的額定電壓僅為13V，如果這些電容器看到的電壓始終平滑且為12V，那將不是問題。但在現實世界中，有時電源會變得有點混亂，您可以看到短暫的峰值。如果該電路中的那些尖峰使電容器電壓略高于其額定電壓，它將開始降低該電容器的性能。這種退化會導致電容器的實際電容發生變化，使其在電路中的行為不符合它應有的方式，從而使電涌在電路中產生紋波。這些也是一種比其他組件壞得更快的零件 這種退化會導致電容器的實際電容發生變化，使其在電路中的行為不符合它應有的方式，從而使電涌在電路中產生紋波。這些也是一種比其他組件壞得更快的零件 這種退化會導致電容器的實際電容發生變化，使其在電路中的行為不符合它應有的方式，從而使電涌在電路中產生紋波。這些也是一種比其他組件壞得更快的零件需要更換舊設備，因此該部件可能會因老化而損壞。

在向我們的客戶展示這些發現時，他們表示他們也沒有意識到這些較大的電解電容器是極化的并且必須以特定方向安裝，否則它們很容易發生嚴重故障。值得慶幸的是，我們能夠告知客戶他們如何識別電容器和電路板上的標記以確保其正確連接。我們很高興通過修復該板并提供有關該電容器的更多信息來提供幫助，我們的客戶已經遇到了一些問題，我們希望我們的幫助使他們更接近更新后的泳池熱泵，它再次像小貓一樣發出咕嚕聲。
