1、電路板原理圖的設計
這個是最基本的線路板的設計的手段,電路板原理圖的設計主要是利用一款Pro-tel99SE 的原理圖設計系統來繪制一張適合自己理想方案的原理圖。
2、網絡表的產生
網絡表是PCB電路板原理圖設計與印制電路板設計之間的一座橋梁,網絡表可以從電路原理圖中獲得,也可以從印制線路板中提取出來。
3、印制電路板的設計
印制線路板的設計對于完成一塊合理的電路板起著非常重要的作用,在設計電路板的過程中,通過強大功能可以實現電路板的版面設計,元器件的布局和元器件之間的電氣連接等工作。
印制線路板的工作流程有幾個步驟
(1)繪制電路板原理圖(2)規劃電路板,對電路板進行初步規劃,包括電路板的物理尺寸,采用幾層的線路板,靖邦可以制作22層電路板,還有元器件封裝和安裝的位置(3)設計基本參數,主要設置元器件的分布參數和布局參數。(4)元件器的封裝(5)原理圖布線
(6)手工調整(7)保存輸出

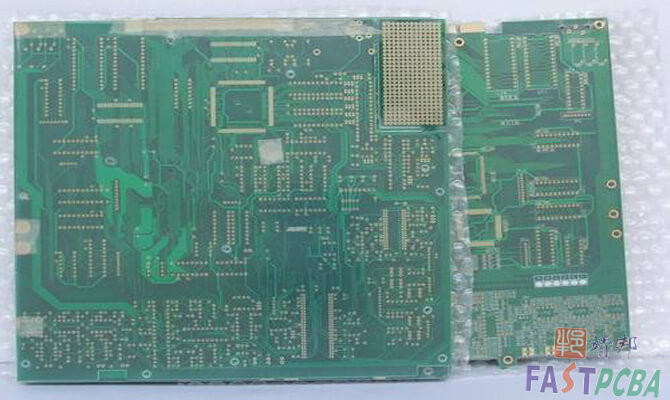

4、pcb加工
Pcb設計無誤后,可以直接交給專業生產pcb加工廠家進行加工,一般1-2天就可以把您設計出來的線路板生產出來了。
此文章主要介紹電路板的設計步驟,以及印刷電路板過程的一個基本認識。
