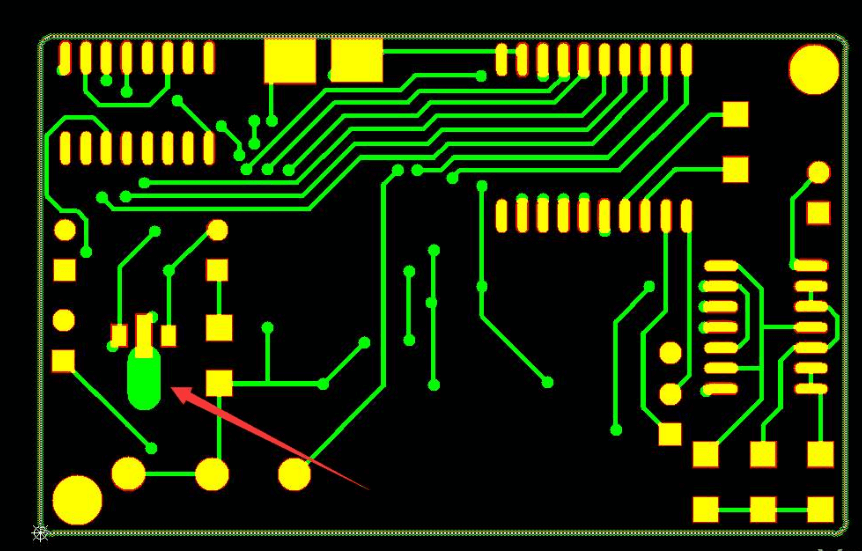

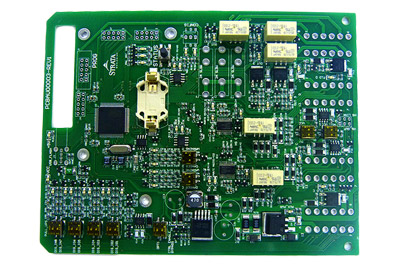

SMT貼片再流焊藝要求兩個端頭Chip元件的焊盤都應當是獨立的焊盤。當焊盤與大面積的地線相連時,應優選十字鋪地法和45°鋪地法;從大面積地線或電源線處引出的導線長大于0.5mm,寬小于0.4mm;與矩形焊盤連接的導線應從焊盤長邊的中心引出,避免呈一定角度。具體見圖

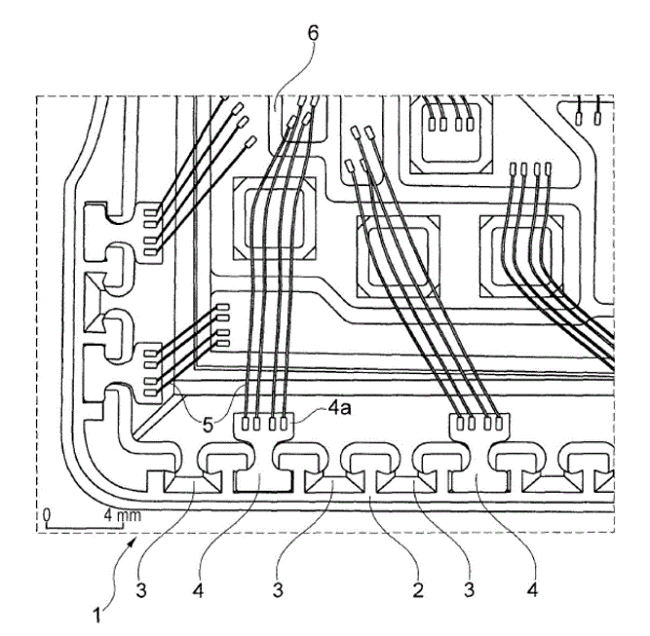

SMD焊盤間的導線和焊盤引出導線見圖。圖中是焊盤與印制導線的連接示意圖。
印制導線的走向與形狀
