醫療 PCB 應經過精心設計和制造,以確保其完美運行。應考慮各種因素以確保高質量、可靠、堅固和耐用的醫用 PCB。
以下是用于設計和制造醫療 PCB 的分步流程。
創建初始原理圖設計
創建初始原理圖設計是醫療 PCB 設計和制造過程的第一步。在這里,PCB的所有相關信息都取自客戶端,用于創建基本圖紙。 這里需要的一些重要細節是 PCB 的應用、PCB 的類型、功率要求和要使用的材料。所有這些細節都必須準確,并用于醫療 PCB 的初始設計。
準備布局
在初始原理圖設計之后,下一步是為 PCB 準備布局。在這里,您可以上傳PCB軟件上的初始圖。應添加客戶所需的詳細信息。
考慮并添加關鍵因素
為了生產出準確有效的醫療 PCB,在設計階段需要考慮幾個關鍵因素。其中一些關鍵因素包括分割平面、排序、引腳數量及其選擇。
正確分配電源
在設計過程的這個階段進行功率分離,以確保降低電路板中的噪聲和串?dāng)_水平。這種權力的多樣化應該適當?shù)剡M(jìn)行,以獲得有效的結果。
允許多層
為了幫助降低 SNR 和噪聲水平,PCB 基底需要有多個層。多層還使醫療 PCB 可靠并提高其性能。
審核 BOM (BOM) 清單
下一步是查看醫療 PCB 的物料清單 BOM。物料清單是一個包含醫療 PCB 的所有材料和部件的清單。
檢查組件
為確保醫療 PCB 的各個部分滿足設計要求,在此階段對其進行徹底檢查。
準備和驗證替代組件列表
有時,某些組件 印刷電路板 可能會失敗或無法滿足設計要求。為了事先解決這個問題,準備了一個二級組件列表。這有助于節省設計過程中的時間。
制作裝配圖
組裝醫用 PCB 是一個復雜的過程。此外,由于醫用 PCB 用于敏感的醫療領域,因此需要非常準確。這意味著在設計和組裝 PCB 時不應該有任何錯誤的余地。為確保數據的準確性 PCB組裝,組裝過程的圖紙被創建并努力遵循。
在設計中顯示測試點
如前所述,醫療設備需要準確和精確,因?yàn)樗鼈儗?duì)人體起作用。這也意味著用于制造此類設備的醫療 PCB 必須準確或無錯誤。為此,在設計過程中應顯示所有可能的測試點,以便有效測試 Pcb。
醫療PCB原型
在大批量生產醫用PCB之前,需要生產其原型。該原型有助于 電路板制造商 預測董事會的成功。對原型進行各種功能測試以確定其不足之處。

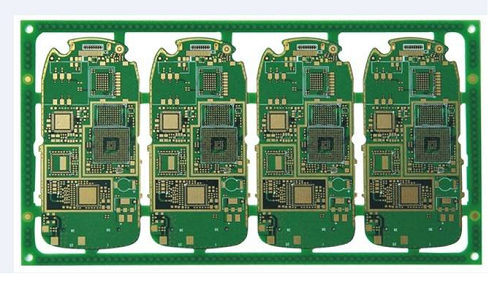

圖 3. 醫療 pcb 原型
有了這個,進行了幾次設計和制造調整,以生產出符合醫療領域標準要求的最終 PCB。這有助于避免大規模生產過程中的損失,并使生產具有成本效益。以下是涉及醫療的過程 PCB原型設計.
● 為醫療 PCB 創建設計
● 繪制PCB的原理圖設計
● 創建路由設計
● 制作照片膠片
● 印刷板內層
● 融合圖層
● 鉆孔
● 外層成像
● 鍍銅
● 鍍錫
● 蝕刻
● 應用阻焊層
● 提供表面光潔度
● 絲印
