一、IPC-7351提供了SMT貼片區

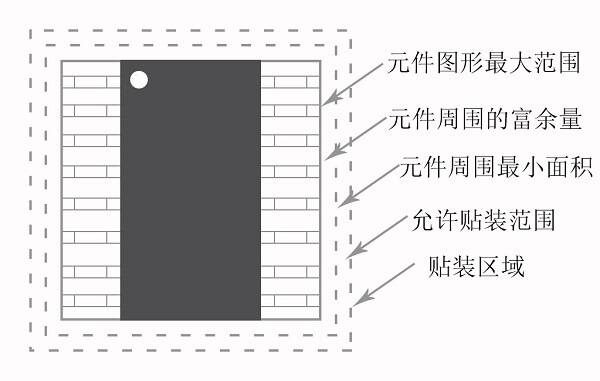

貼片區描述了PCB焊盤圖形設計應考慮貼裝工藝的因素，如圖下所示。

IPC-7351為焊盤圖形區域提供了擴展范圍，它計算出元件邊界和焊盤圖形邊界極限的最小電氣和機械容差。這一范圍有助于基板設計師確定元件和焊盤圖形組合所占據的最小面積。

二、IPC-7351提供了智能焊盤圖形命名規則

IPC-SM-782為每種標準元件提供一個3位數數字的注冊焊盤圖形(RLP)，這一規則不具有向工程師或制造者傳送任何有關元件本身信息的智能信息；IPC-7351提供了智能焊盤圖形命名規則，代替RLP規則。該規則不僅有助于電子工程圖解符號的標準化，而且有助于品質工程、PCB設計和制造之間的元件信息交流。

通過在焊盤圖形命名規則中提供智能信息，IPC-7351為增強焊盤圖形在CAD數據庫中的查詢能力創造了條件，允許用戶以多重屬性查詢一個具體的元器件。

任何一個行業都有自己的行業標準和指導文件，特別是電子加工行業，本身就是一個技術密集和科技密集的行業，相應的制造標準和規則是很多的?？傮w上以IPC-7351為總則，知道總體標準。細分到每個類目的加工標準分為醫療電子ISO13485、汽車電子IATF16949等等。
