SMT貼片加工的利刃—SMT貼片機

來源：靖邦
發布日期：2017-04-28 11:13:00
加入收藏
關注：

SMT貼片機是決定SMT 貼片加工效率和質量的關鍵。車間按照生產需求選擇合適的貼片機即可以提高SMT貼片加工生產效率，也能降低生產成本。SMT貼片機按照速度來分一般沒有特定的界限，根據元件的貼裝速度通?？梢苑譃橐韵聨追N。
(1)中低速SMT貼片機
中低速SMT貼片機的理論貼裝速度為30000片/h以下。
中低速SMT貼片機一般簡稱中速SMT貼片機，也叫中檔SMT貼片機。中速SMT貼片機大多采用拱架式結構，相對來說結構較為簡單，貼裝的精度較差，占地面積較小，對環境的要求較低。一般在設計和制造時會考慮成本的節約，力求滿足一般消費電子制造和一般工業、商用電子設備制造的需要，做到貼裝能力和成本并重。由于以上原因，中速SMT貼片機在一些中小型電子生產加工企業、研發設計中心和生產產品為多品種小批量的生產企業廣泛使用。

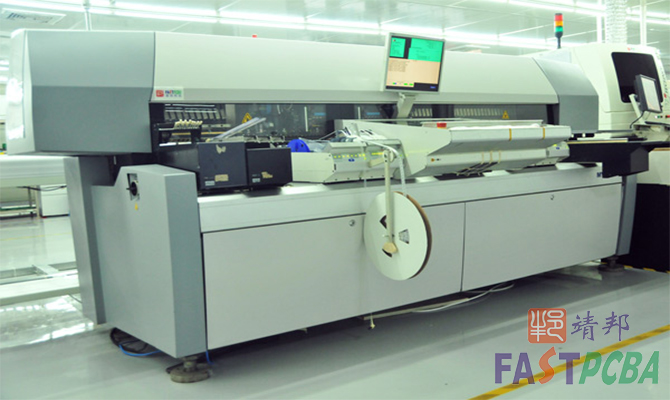

半自動印刷機670

在表面貼裝技術發展早期，貼片速度在14000片/h以上的SMT貼片機都可以叫做高速SMT貼片機，如CP2和TCMV800等機器。隨著表面貼裝技術和自動化技術的發展，SMT貼片機的速度和精度也越來越高，對于高速SMT貼片機的劃分標準也提高了?，F(xiàn)在被人們普遍認為的中速SMT貼片機的理論速度，例如，環球儀器的AdVanTIs AC-30L，已能達到30000片/h。
還有一些SMT貼片機主要作為貼裝大型元件、高精密度元件和異型元件，也可以貼裝小型片狀元件。這種SMT貼片機在功能上屬于多功能SMT貼片機，但由于它們的理論速度在3000~20000片/h之間，所以如果按照速度來分類也可以把它們歸為中速SMT貼片機。
(2)高速SMT貼片機
高速SMT貼片機的理論貼裝速度為每小時30000～60000片/h。
高速SMT貼片機主要用來貼裝小型片狀元件和小型集成元件，有的高速機也具備小型貼裝球狀矩陣元件(BGA)的功能。高速SMT貼片機的結構較常采用的轉塔式結構也較多地采用復合式結構。高速機在設計時主要考慮貼裝速度和穩定性，在滿足微型片狀元件貼裝的精度下實現高速貼裝。高速SMT貼片機在大型電子制造企業和一些專業原始設備制造企業中大量使用。

貼片機670

像中速SMT貼片機一樣，隨著科學技術的發展，高速SMT貼片機的速度也越來越快，高速SMT貼片機的速度也從14000片/h提高到接近60000片/h。SMT貼片機的設計也從主要考慮速度，到高貼裝精度、高可靠性、多功能、易操作維護和能快速更換產品等方面。
(3)超高速SMT貼片機
超高速SMT貼片機的理論貼裝速度在60000片/h以上。
超高速SMT貼片機也是在高速SMT貼片機基礎上發展來的速度更高的SMT貼片機，這些SMT貼片機除了貼裝小型片狀元件和小型集成元件以外，有的一樣也能貼裝球狀矩陣元件(BGA)。另外，有的超高速SMT貼片機配有高精度多功能貼裝頭，成為一款既能高速貼裝小型元件也能貼裝大型高精度和異型元件的高速多功能SMT貼片機。

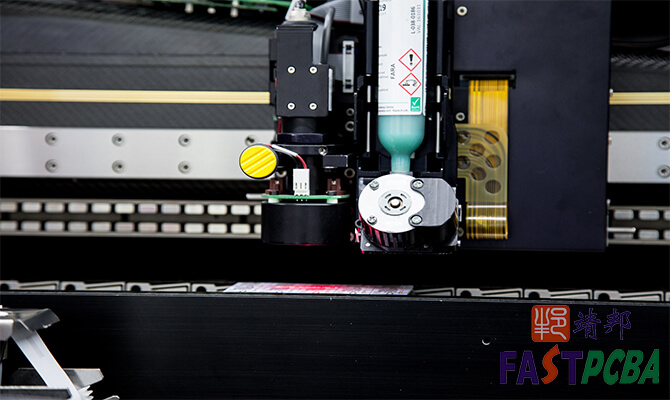

貼片機特寫670

超高速SMT貼片機的結構一般有復合式結構和大型平行式結構兩種。較早時期的超高速機的代表是采用大型平行式結構的Assembleon FCM和具有雙工作平臺的Siemens HS50。最近5年，各個主要SMT貼片機的供應商都推出了他們的超高速SMT貼片機，例如，環球的Genesis與其他公司的產品。大型平行式超高速SMT貼片機的貼裝速度與模組的數量有關，如某種大型平行式超高速SMT貼片機可以配置20個模組，理論貼裝速度最高可以達到150000片/h。最新的復合式超高速SMT貼片機的理論貼裝速度也可以達到120000片/h，如環球的Genesis GC-120Q。
以上就是貼片機的常用分類，科技在進步、技術在更新，設備的更新?lián)Q代也是非常快速的。幾年或幾十年之后，超高速貼片機或許已被淘汰。但我相信，質量依舊是企業生存的不變話題。
