pcba焊盤中，電路之間導線與導線的焊接有三種基本形式，分別是：搭焊、鉤焊和繞焊。那么導線的焊接方式會不會對印刷電路板造成影響呢？下面我們來了解一下這三種形式分別的情況。

   搭焊：將鍍過錫的導線搭接到另外一根鍍過錫的導線上。這種方法最簡單，但是強度最低，可靠性最差，僅用于維修調試中的臨時接線或者是不方便繞焊、鉤焊的地方以及一些插件長的焊接。搭焊時需要注意從開始焊接到焊錫凝固之前不能松弛導線。

   鉤焊：將鍍過錫的導線彎成鉤形，連接在一起并用鉗子夾緊之后焊接，鉤焊的強度低于繞焊，但是操作簡單方便。

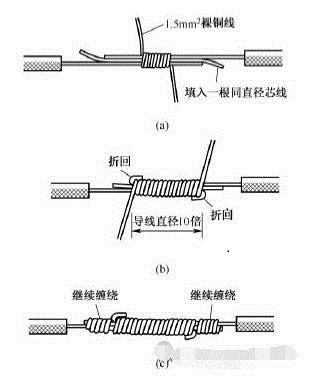

   繞焊：將鍍過錫的導線纏繞拉緊后進行焊接。導線的粗細不同，繞焊方法不同，如果導線有粗有細，可將細導線纏繞到粗導線上，如果導線同樣粗細可采用扭轉并擰緊的方法。具體纏繞方法有圖所示。繞焊的可靠性最高，因此在導線與導線的焊接中一般采用繞焊方法。

   導線之間的連接以繞焊為主，繞焊的操作步驟如下：

   1）根據要求將導線去掉一定長度的絕緣覆皮；

   2）對導線進行預焊處理；

   3）將導線套上合適直徑的熱縮管；

   4）將兩根或者是多跟導線絞合，并進行焊接；

   5）趁熱將熱縮管套上，待焊接處冷卻后熱縮管固定在導線的接頭處。
