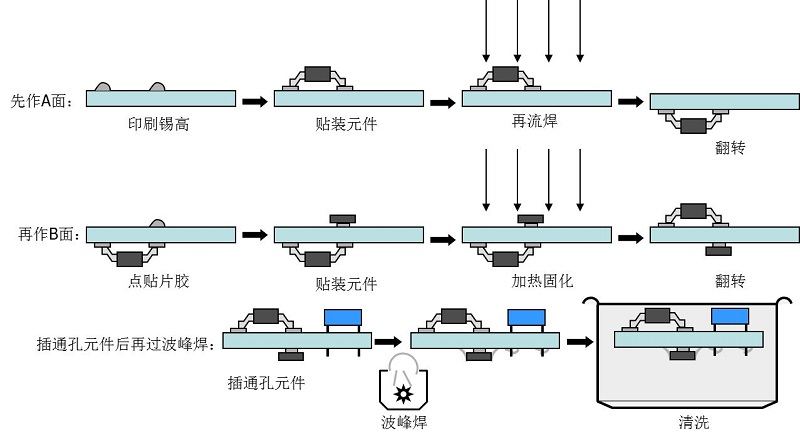

SMT貼片加工中最重要的設備就是波峰焊，波峰焊在混裝工藝中，特別是消費類產品中廣泛應用。

1.波峰焊機的發展方向

①過程控制計算機化使整機可靠性大為提高，操作維修簡便，人機界面友好。

②環保方向發展。目前出現了超聲噴霧和氮?dú)獗Ｗo(hù)等機型。

③焊料波峰動力技術方面的發展。隨著感應電磁泵技術理論研究的深入和應用技術的完善，感應電磁泵技術將逐漸替代機械泵技術，成為未來焊料波峰動力技術的主流

④采用曲線漸變導軌和機械手可變傾角來調整PCB進入波峰的傾角，提高焊接質量。

⑤悄性氣體(如氮?dú)?/span>)保護技術，避免焊料高溫氧化。

因此，在SMT貼片中越來越多的貼片加工廠中選擇性波峰焊機越來越被廣泛應用。

2.SMT貼片加工無鉛焊接對波峰焊機的要求

①耐高溫、抗腐蝕，采用鈦合金鋼鍋膽或在鍋膽內壁餃防護層。Sn鍋溫差小于＝2℃

②采用噴霧法進行焊劑的噴涂，控制噴涂寬度和噴涂量。

③加長預熱區長度，滿足級慢升溫要求。預熱區采用熱風加熱器或紅外加通風，有利于水汽揮發。

④縮小從預熱段到焊料鍋的距離?？s小兩個波峰之間的距離，防止從預熱段到焊接前，以及兩波峰焊接之間的溫度過大跌落。

⑤增加中間支，預防高溫引起PCB交形。增加冷卻裝置，使焊點快速降溫。

⑦充N2，減少焊錫渣的形成

③增加助焊劑回收裝置，碳少對設備和環境的污染。采取焊錫防氧化與錫渣分流措施由于無鉛焊料的高含錫量及高溫，焊料氧化和錫渣量增加比較嚴重?？刹捎眯滦蛧娮旖Y(jié)構和錫渣分離設計。盡量減少錫渣中錫的含量。另外，采用錫渣自動聚積的流向沒計，能減少波峰表面飄浮的錫渣，這樣可以減少淘渣和維護。
