SMT貼片加工方式及工藝流程設計合理與否,直接影響印刷電路板的組裝質量、生產效率和制造成本。

SMT組裝件(SMA)的組裝類型和工藝流程原則上是由SMT貼片加工工藝流程中設計規定的,因?yàn)椴煌慕M裝方式對焊盤設計、元件的排列方向都有不同的要求。一個好的設計應該將焊接時pcb的運行方向都在PCB表面標注出來,生產制造時應完全按照設計規定的流程與運行方向操作。但目前國內大多數的設計水平還沒有達到這樣的要求,因此很多情況都需要工藝人員根據PCB設計來確定工藝路線,常常由于設計不合理而出現很為難的局面,有時候會出現很難制定工藝路線的情況。

例如,有些雙面板采用雙面再流焊(Reflow Soldering,又稱回流焊)有困難,采用再流焊+波峰焊也有困難;制定回流焊與波峰焊方向時出現橫向走和縱向走都不合適的情況。遇到這種情況,工藝人員要盡量按照工藝流程的設計原則,設計出最簡單、工藝路線最短、質量最優秀、加工成本最低的工藝流程。

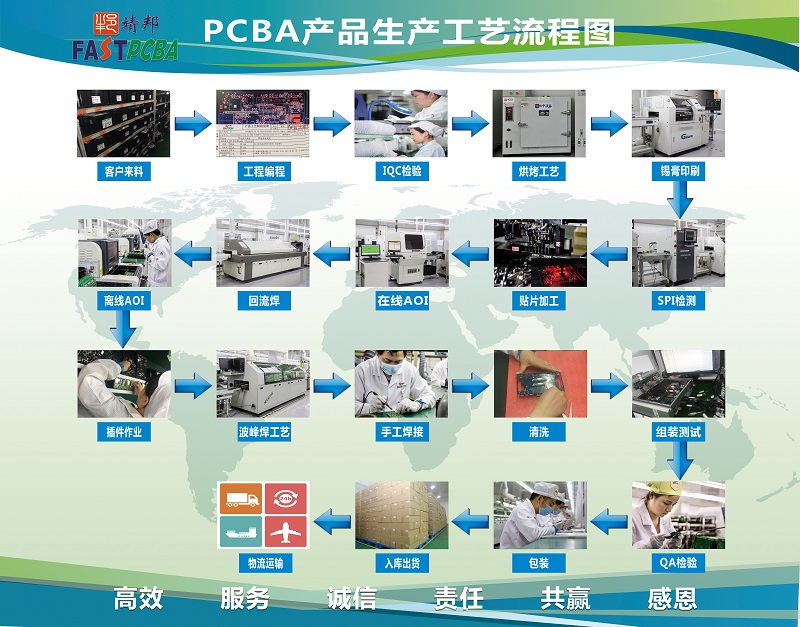

以上是深圳市靖邦科技技術員為您提供的典型SMT貼片加工方式及其工藝流程
