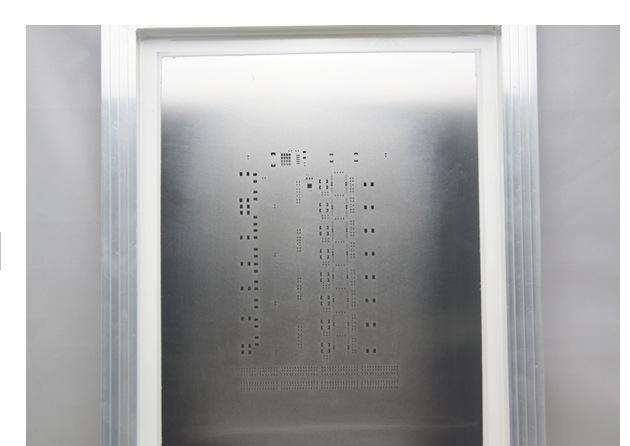

今天我們一起來聊一聊在貼片加工焊膏印刷環節中經常會用到的一個模板或者說鋼網，它有三種常見的制作模板的工藝：化學腐蝕、激光切割和電鑄成形工藝?；瘜W(xué)腐蝕和激光切割是制作模板的減去工藝?；瘜W(xué)蝕刻工藝是最老的工藝方法，激光切割相對較新，而電鑄成形制作模板是最新的。當最小的間距為0.025英寸以上的應用時，化學腐蝕模板和其他技術同樣有效，當處理0.020英寸以下的間距時，應該考慮激光切割和電鑄成形的模板，目前smt貼片加工廠通常采用激光切割方法制作模板。

一、化學腐蝕法。

化學腐蝕法制造模板是最早采用的方法，由于價廉，至今還在少量使用。制作過程:首先制作兩張菲林膜，上面的圖形應按一定比例縮小，然后在金屬板上兩面貼好膜，通過菲林膜對其正、反面曝光，再經過雙向腐蝕，即可制得金屬模板，最后將它膠合在網框上，經整理后就可以制得模板。

化學腐蝕法制作模板的工藝流程：數據文件PCB一菲林制作一曝光一顯影一刻蝕一鋼片清洗一張網。

二、激光切割法。

激光切割法制造模板是20世紀90年代出現的方法，與化學腐蝕法一樣是一種減去工藝。它利用微型計算機控制二氧化碳或YGA激光發生器，像光繪一樣直接在金屬模板上切制窗口，這種方法具有精度高、窗口尺寸好、工序簡單及周期短等優點。但當窗口尺寸密集時，有時會出現局部高溫，熔融的金屬會跳出小孔，影響鋼板的光潔度等。盡管如此，它的優越性仍是有目共睹的，很適合于超細間距、圖形精度高的場合激光切割的另外一個優點是孔壁可成錐形?；瘜W(xué)腐蝕的模板如果只從一面腐蝕，也可成錐形，但開口尺寸可能太大。激光切割法制作模板的工藝流程：菲林PCB一數據文件一取坐標一數據處理一激光切割表面打磨一張網。

三、電鐵成形法。

隨著細間距方形扁平封裝( Plastic Quad Flat Package，QFP)元器件的大量使用，對模板的質量要求也越來越高，無論是腐蝕法還是激光法制作的模板，在印刷細間距器件圖形時，均出現不同程度的堵塞窗口或者經常需要清潔模板底面的問題，給生產帶來不便，因此出現電鑄法制作金屬模板技術，其制作方法與其他方法不同，是一個累加過程。具體做法是：在一塊平整的基板上，通過感光的方法制得窗口圖形的負像(模板窗口為硬化的聚合感光膠)，然后將基板放入電解質溶液中，基板接電源負極，用鎳做陽極，經數小時后，鎳在基板非焊盤區沉積，達到一定厚度后與基板剝離，形成模板。

電鑄成形法制作模板工藝流程:基板上涂感光膜一曝光一顯影一電鑄鎳一成形一鋼片清洗一張網。
