PCBA加工廠就是將PCB光板和電子元器件加工成能實現特定功能的電子線路板。那么pcba加工廠的流水線又是怎樣實現這些功能的呢？下面就由靖邦科技的技術員給大家介紹一下：

1. 錫膏印刷

刮板沿鋼網表面推動焊膏前進，當焊膏到達鋼網的一個開孔區時，刮板施加的向下的壓力迫使焊膏穿過鋼網開孔區落到pcb板上。

2. SPI錫膏檢測

采用SPI檢測儀，對已印刷的錫膏點進行檢測，確保錫膏印刷的質量，防止貼片時產生不良品。

3. SMT貼片

該工序是用自動化的貼裝機將表面貼裝元器件從進料器上拾取并準確地貼裝到印刷PCB板上。

4. 在線AOI檢測

組件在通過再流焊前需要認真檢查元件是否貼裝良好和位置有無偏移等現象。

5. 回流焊接

將元件安放在焊料上之后，用熱對流技術的流焊工藝融化焊盤上的焊料，形成元件引線和焊盤之間的機械和電氣互連。

6.離線AOI檢測

在焊接完成之后，組件進入下個工藝步驟之前，需要檢驗焊點以及其它質量缺陷。

7. 波峰焊

波峰焊主要用來焊接通孔插裝類元件。當PCB板通過波峰上方時，焊料浸潤PCB板底面漏出的引線，同時焊料被吸人電鍍插孔中，形成元件與焊盤的緊密互連。

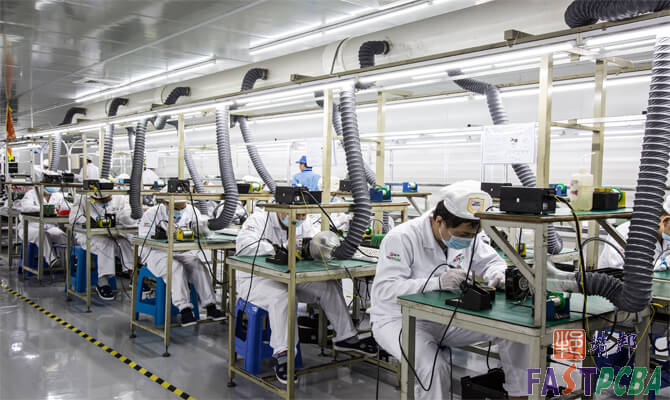

8. 插裝焊接

對于通孔插裝元器件和某些機器無法貼裝的表面安裝元件，例如某些插裝式電解電容器、連接器、按鈕開關和金屬端電極元件(MELF)等，進行手工插裝或是用自動插裝設備進行元件插裝。

9. 產品燒錄

將已經寫好的程序燒錄進已經加工好的芯片中，以實現預期功能。

10. 產品測試

產品測試主要包括在線測試和功能測試，在線測試檢查每個單獨的元件和測試電路的連接是否良好；功能測試則通過模擬電路的工作環境，來判斷整個電路是否能實現預定的功能。

11.產品組裝

將已經加工測試合格的PCB板組裝到指定產品中去，實現一條龍服務。

12. 包裝及抽樣檢查

最后是將組件包裝，并進行包裝后抽樣檢驗，再次確保即將送到顧客手中產品的高質量。
