在smt貼片加工廠,PCB生產中引起橋連的問題有哪些?那么下面靖邦來為大家分享工藝因素引起密腳器件橋連的問題。
密腳器件,一般指引腳間距≤0.80mm的QFP、SOP。密腳器件的橋連是目前業界遇到的缺陷數量占第一位的焊接缺陷,其橋連現象一般有兩種形式:

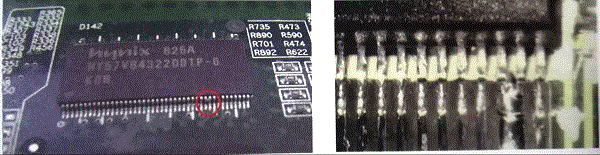

(1)引腳的腰部橋連,如圖所示。
(2)引腳的腳部橋連,如圖所示。
在PCB生產中引發橋連的因素很多,主要有下列幾種:
(1)焊膏量局部過多(鋼網厚、鋼網與PCB間有間隙,器件周圍有標簽、絲印字符)。
(2)焊膏塌落。
(3)焊膏印刷不良。
(4)引腳的變形(多出現在器件的四角位置)。
(5)貼片不準。
(6)鋼網開窗與和焊盤的匹配性不好。
(7)焊盤尺寸不符合要求。
(8)PCB的制造質量,如阻焊間隙、厚度及噴錫厚度的影響。

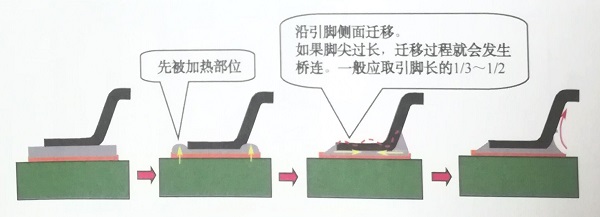

QFP焊點形成過程:首先,引腳腳尖與腳跟處焊膏先熔化,接著熔化的焊膏在引腳潤濕瞬間沿引腳兩側面向焊盤中心遷移,如圖所示。如果焊料過多就會碰到一起,這就是橋連形成的機理。因此,為避免開焊而采取的向引腳兩端外擴鋼網開窗的方法不可取,這是一種危險的做法。
