PCB的外觀方面

印刷電路板(PCB)的外觀方面是最容易判斷定您訂購的產品是否與收到的產品相同。每塊 PCB電路板都有自己的特點。例如，市面上可以提供許多種不同顏色的阻焊層。綠色、紅色、藍色、黑色和白色是印刷電路板制造服務中最常見的顏色。盡管顏色確實多種多樣，但大多數被選擇使用的都是綠色。還可以選擇有光澤或啞光效果。通過查看零件的兩側也很容易確認一側被遮蓋或兩側。

當然這種一目了然的方式不容易確認的是涂層本身：應用的類型，您是否收到了阻焊層認證，說明使用的是什么類型的掩模，批號和日期代碼。在零件本身上，涂了一層或兩層。一些PCB需要兩層涂層，而另一些則需要一層。這很難用肉眼看到，需要高倍放大。

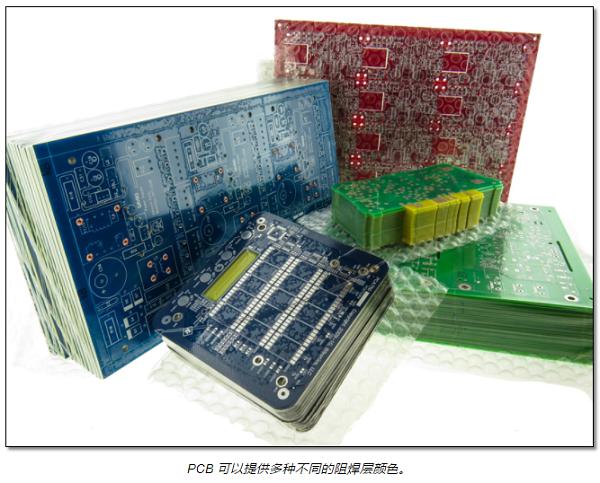

具有不同阻焊層顏色的PCB

PCB可以提供多種不同的阻焊層顏色。

在某些情況下，當存在應用問題或注冊問題時，生產將應用第二道涂層。使用放大儀器、顯微鏡或手動工具眼環可以讓您查看是否涂有兩層涂層。通常，掩膜的數量并不重要，無論是涂上一層還是兩層都不會影響PCB的質量。但是如果層數很多的話對于smt貼片來說可能會有一定的影響，特別是對于高精密pcba加工來說，這也是一個需要關注的問題。

圖例或絲印是PCB的另一個易于查看的屬性。常見顏色有白色、黑色和黃色，您也可以訂購紅色或藍色，但網上提供的常見顏色是白色。您是否收到了文檔中所述的內容？

最后，下一個也是最后一個容易看到的屬性是表面光潔度。一目了然，您可以看到已應用的飾面，如果您精通表面處理，則可以分辨出應用了什么。熱風焊料整平、ENIG、沉金、沉銀、無鉛 HASL、OSP 和硬金是可用的幾種不同飾面。您可以看到顏色并假設零件上有您訂購的東西，以及它是否正確？

這是通過外觀可以對PCB質量進行初步判斷的一些內容，希望我們的分享對您有所幫助！
