smt貼片加工中最重要的設備就是貼片機，在之前的文章中我們已經講了很多的關于貼片機的知識，今天我們從整體的貼片機拆分來講其中的一個點，就是貼片機的吸嘴，也就是今天的重點吸放頭。

貼裝頭也叫作吸嘴，它是貼片機上程序應用、組件最復雜、最核心的部分。如果把比做是人，它就相當于是人的手。因為在貼片加工中元器件貼裝到PCB電路板上的動作是需要連貫的進行的“拾取-移動-定位-貼放”操作完成的。整個過程由編輯好的程序控制，如此循環往復的運動，以此從料帶上取料后移動到PCB電路基板的指定位置上的進行貼片加工。

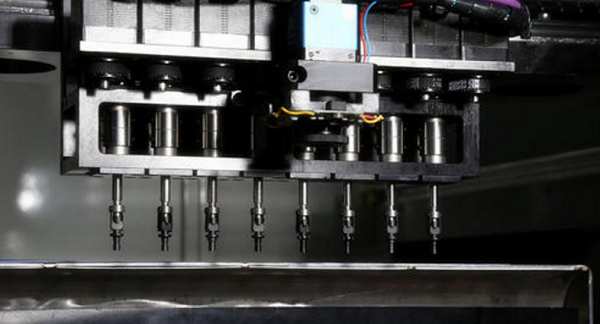

貼裝頭的種類分為單頭和多頭兩大類，多頭裝頭又分為固定式裝頭和旋轉式貼裝頭種、旋轉式裝頭包括重直旋轉轉盤式裝頭和水平旋轉/轉塔式貼裝頭兩種。固定式單頭和多頭由于工作時是二維平面工作的，即只有X、Y兩個方向的做功運動，所以也稱為平動式貼裝頭。

一、垂直旋轉/轉盤式貼裝頭。旋轉頭因為是圓周360度的吸嘴安裝空間，一般在一個旋轉頭上可以安裝有6-30個吸嘴，還能調整每一個貼裝頭的貼裝角度。雖然可以安裝的吸嘴比較多，也能夠?qū)崿F(xiàn)多角度貼裝。但是因為其比較復雜，在吸嘴中都裝有真空傳感器與壓力傳感器。器精密程度是非常高的，所以在整個設備的使用中所需要承擔的維護保養費用比較高。

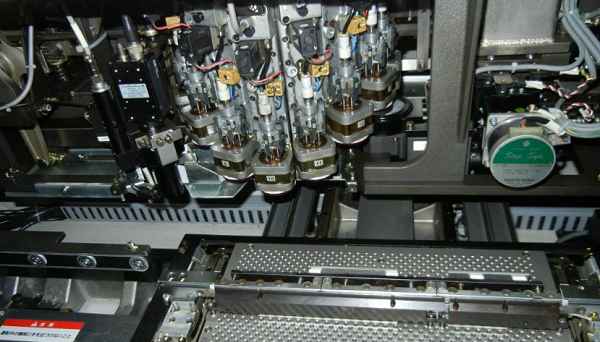

二、水平旋轉/轉塔式貼裝頭。轉塔的概念其實跟搖臂上組合很多貼裝頭是一樣的，因為這種貼裝頭本身就是將多個貼裝頭組成一個整體，基本的形態是圓環內呈環形分布或呈星行放射狀分布的貼裝頭，在進行smt貼片這一過程中貼裝頭在水平方向順時針旋轉，因為這個動作跟轉塔類似，故此稱為轉塔。

在目前的smt貼片加工廠中大多數的貼片機都是水平旋轉/轉塔式貼裝頭的機器，目前占比超過百分之八十五。
