smt貼片工藝文件的格式是按照工藝技術和相關資質認證管理要求規定的smt加工工藝文件欄目而確定的，比如（ISO9001、ISO13485、IATF16949、ISO14000）都是針對不同的工藝要求和輔助條件有相關流程的。因?yàn)橐ＷCPCB貼片生產的順利進行，就應該保證工藝文件的成套性。工藝文件包括工藝文件封面、工藝文件目錄、元器件工藝表、工藝說明及簡圖卡、裝配工藝過程卡、工藝文件更改通知單、工文件明細表等。下面列舉貼片加工廠中幾種常見的工藝文件的參考寫法。

（1）工藝文件封面

作為產品全套工藝文件裝訂成冊的封面，可在封面中填寫本冊在全套工藝文件中的序號；“共頁”中填寫本冊的頁數；“共冊”中填寫全套工藝文件的冊數；“產品型號”“產品名稱”“產品圖號”后依次填寫產品型號名稱、圖號；“本冊內容”后填寫本冊主要工藝內容的名稱；最后執行批準手續，并且填寫批準日期。

（2）工藝文件目錄

工藝文件目錄供裝訂成冊的工藝文件編寫目錄用，用來反映產品工藝的成套性。

（3）工藝說明及簡圖卡

工藝說明及簡圖卡可作為任何一種工藝過程的續卡，它用簡圖、流程圖、表格及文字形式進行說明，也可用于編制規定以外的其他工藝過程，如調試說明、檢驗要求、各種典型工藝文件等。

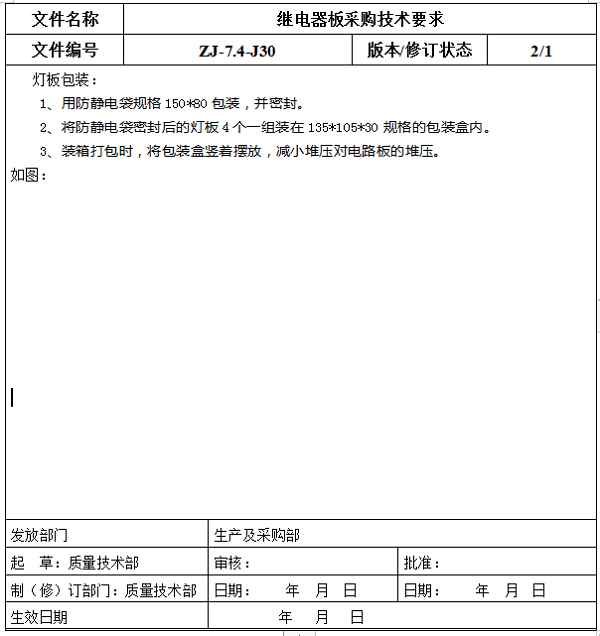

（4）裝配工藝過程卡

裝配工藝過程卡在SMT貼片加工廠中又通常以工藝作業指導書來命名。工藝作業指導書的本質內容主要是它確定了貼片加工過程中，貼裝前的準備、輔料準備、設備調試、取料檢驗、包裝入庫等各道工序的工藝流程，是完成產品的部件，pcba的總體裝配和電路板的制造性工作文件。
