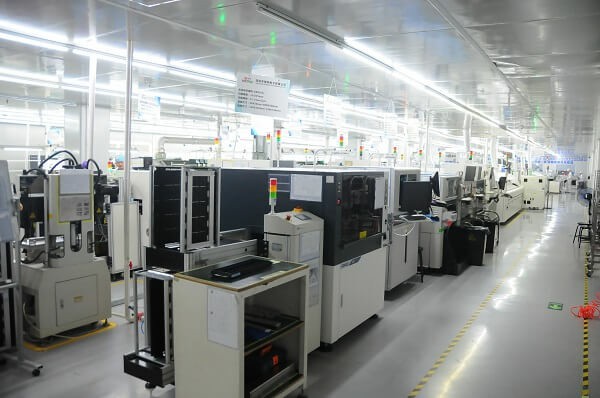

SMT技術的發展日趨成熟，已經不能只從單臺設備來評判整條SMT生產線的工藝控制與效率，整線配置中可能出現的“短板”成為關注的重點。整條貼裝線一般由絲網印剛機、貼片機和回流焊爐等三部分構成那么整條生產線的“短板”在哪里呢?根據缺陷分析結果的顯示，在絲網印刷的過程中出現的不良占整個不良品的43%.

很明顯，缺陷最多發生在印刷環節。如果印刷中出現的缺陷不加以發現和糾正，那會出現什么樣的情況呢?顯然，生產工藝越往后走，問題會越來越大。如果說絲網印刷中的問題是小問題，那么貼上精密昂貴的元器件后，小問題便成了中問題，當我們最后用回流焊完成焊接后，中問題便成了大問題，這時候的大問題必須要用返修工作站去彌補。返修工作中不但元器件和電路板容易報廢，而且還需投入巨大的人力和物力。

對于高端SMT生產企業而言，由于使用的元器件與印制電路板價格昂貴，對產品的品質又要求很高，這樣的問題就越發的尖銳與突出。

有了問題，最好的辦法是還在萌芽階段就解決它。能不能在絲網印刷后我們就采取“糾錯”呢?當然可以。我們可以選擇在絲網印刷機后就進行AOL( Automatic Optic Inspection自動光學檢查)檢查，但是隨之而來又出現一些問題。

一般的SMT生產都是流水作業，當?shù)谝粔K印制電路板進行AOI檢査時，第二塊印制電路板可能已經印制完在軌道上就位了，第三塊印制電路板也已在印制了。如果第一塊印制電路板有問題，第二第三塊也已印制完，需要返工可問題的發現就顯得不夠及時那能不能有一臺絲網印刷機，不占場地，AOI的投入相對較少而且發現印刷問題又非常及時呢?下面我們就來介紹這樣的設備一完全整合AOU功能的絲網印刷機ERSA的VERSAPRINT。

VIRSAPRINT中整合AOI功能和偶膏檢查( Solder Paste Inspection，SPI)功能，可以發現絲網印劇后的很多缺陷。

1) 焊盤上漏印焊膏

2) 焊位上焊膏量不足

3) 焊盤上錫膏量過多。

4) 錫膏印刷錯位。

5) 不同焊盤間發生焊膏橋聯。

6) 印劇鋼網發生污染和堵塞。

VERSAPRINT使用了目前最先進的AOI檢查功能一LIST線掃描技術。將通的絲網印刷機使用普通的照相機來進行對位，也使用同樣的照相機來快速攝取局部區域的圖像進行檢查。由于只是對印制電路板進行的局部檢查，很難發現整塊印制電路板上存在的所有印刷問題。這對高端SMT生產行業是不太適合的。VERSAPRINT通過使用特殊的LIST線掃描照相機來進行對位和檢查，從而對這一工藝實現了革命性的突破。與標準的掃描儀相似，LIST線掃描照相機擁有頂部和底部的接觸影像感應裝置( Contact Image Sensor，CIS)和為這種應用特別設計的桿動鏡頭組來進行掃描檢查。這樣一種掃描方式使全板檢査成為可能，可以發現印制后電路板上的所有問題了。普通絲網印刷機上的照相機只能對印制電路板的局部區域攝取照片，而LIST線掃描照相機則以35mm/s的速度掃描整個長度為260mm的區域。從檢查速度的角度而言，ERSAPRINT的LST掃描技術為此設定了一個新的行業標準。當今絲網印刷機中的最快檢査速度為1200m㎡/s。而 VERSAPRINT中的線掃描照相機則可以達到全世界最快的檢查速度為9100m㎡/s影響絲網印刷質量的還有一個關鍵因素一印刷鋼網。如果印刷鋼網發生污染和堵塞，那么想完成一次合格的印制電路板印刷是不可能的。普通的絲網印刷機往往不對印刷鋼網進行檢查，而只是系統中簡單設置每隔一段時間清洗一次鋼網。清洗的時間間隔則全憑工程師的經驗。 VERSAPRINT不僅可以對印制電路板進行全板印刷質量檢查，還能在每一塊印制電路板印刷完畢后對印劇鋼網做一次全面檢查。一旦發現印刷鋼網不符合印刷條件，則自動啟動鋼網清洗程序，形成一個閉環控制，避免了可能出現的問題。另外，普通絲網印劇的劇板定位依靠的是用操作者的手擰動螺釘來完成刮板定位，由于不同操作者的操作習慣不同，所以副板的松緊和平行度會出現不一致從而影響到印刷質量。VERSAPRINT對刮板定位采取氣動定位卡槽定位的方式，刮板定位不摻入人為因素，保證了非常好的一致性。
