一、問題背景

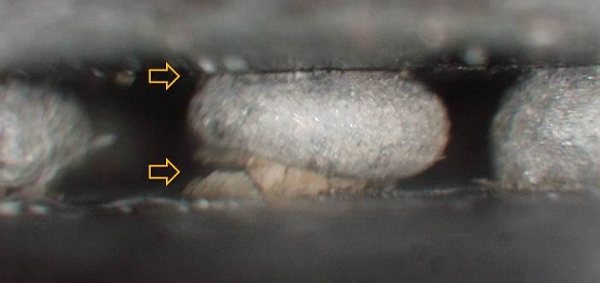

最近靖邦電子在發給國外客戶的一批產品中，在終端市場的反饋中有一定比例的產品無法開機，經查為pcba貼片后主板上BGA脫落所致。絕大部分PCB焊點從焊球側IMC層斷開，其斷口呈脆性斷裂特征，還有少部分焊點從PCB基板斷開，在前期的線路板打樣中已經跟客戶反饋過相關的問題。

分析BGA完全從PCB基板上脫落是比較少見的一種失效模式，一般為運輸過程中高程跌落而引發。

BGA完全脫落一般發生在這樣的場景：BGA上粘裝有較重的散熱器，IMC較厚。從脫落現象看，有少部分焊點從PCB基材斷開，這屬于典型的過應力或沖擊應力斷裂特征，說明此板存在過應力操作（如運輸?shù)洌?。集成電路板制作大范圍焊點的脆斷不是因為MC超厚就是存在金脆現象。因此，分析的重點放在失效BGA的IMC形態與成分上。

二、焊接后BGA切片分析

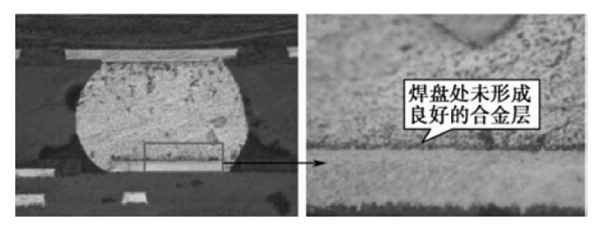

此BGA載板表面處理為ENIG，采用生產條件進行再流焊接，對其焊球進行切片分析。切片圖如圖7-68所示，可以觀察到此BGA側MC呈塊狀化，且超厚，符合引發BGA脫落的條件。

另外，有可能是IMC成分中含的三元合金太多。

其中在再流焊接的過程中可能采取了不合適的溫度曲線導致超厚的IMC的產生，成為導致BGA完全脫落的主要因素。

經過與客戶工程師的共同查找，最終給出的解決方案是：

1、采用打膠的方式對BGA進行加固，以提高運輸和使用過程中的抗跌落能力。

2、調整溫度曲線，控制焊接時間。

在客戶大批量進行PCBA貼片加工的時候，這個問題就沒有再出現過，很多的時候不擔心問題的發生，而是大家的解決態度。
