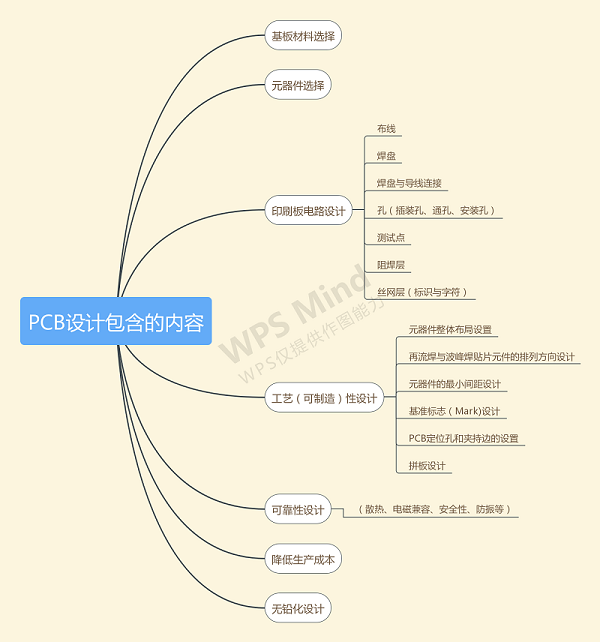

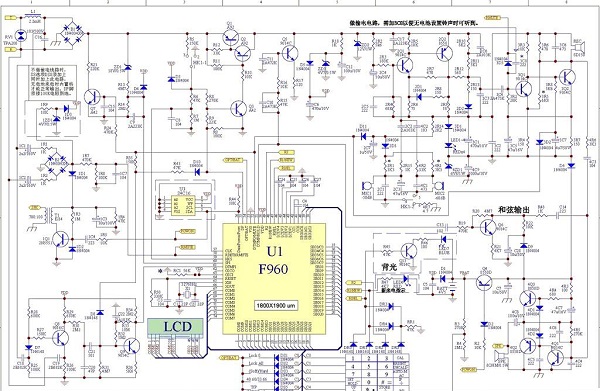

PCB設計色含基板與元器件材料選擇、印制板電路設計、工藝(可制造)性設計、SMT可靠性設計、降低生產成本等內容。其細分如圖所示。
SMT印制板可制造性設計實施程序如下所述
1、確定電子產品的功能、性能指標及整機外形尺寸的總體目標
這是SMT印制板可制造性設計首考起的因素。
2、進行電原理和機械結構設計,根據整機結構確定PCB的尺寸和結構形狀
畫出SMT印制板外形設計工藝布置圖,如圖5-12所示。確定PCB的尺寸和結構形狀時既要考慮電子產品的結構,還要考印機、貼片機的夾持邊,標PCB的長、寬、厚,結構件裝配孔的位置、尺寸,留出夾持邊不能布放元件的尺寸、焊盤的邊緣尺寸等,使電路設計師能在有效的范圍內進行布線和元件布局設計。
3、表面組裝方式及工藝流程設計
表面組裝方式及工藝流程設計合理與香,直接影響組裝質量、生產效率和制造成本。
表面組袋件(SMA)的組裝類照和工藝流程原則上是由pcb設計規定的,因為不同的組裝方式對焊盤設計、元件的列方向都有不同的要求,一個好的沒計應該將焊接時PCB的運行方向
都在PCB表面標注出來,生產制造時應完全按照設計規定的流程與運行方向操作。
4、根產品的功能、性能指標及產品的檔次選擇PCB材料和電子元器件
(1)選擇PCB材料
(2)選擇元器件
要根據具體產品的電路要求,以及PCB尺寸、組裝密度、組裝形式、產品的拓次和投入的
成本選擇元器件。
①SMC的選擇
—— 注意尺寸大小和尺寸精度,并考史滿足貼片機功能。
—— 和留電解電容器主氨用于電容量大的場合
—— 薄膜電容器用于時熱要求高的場合。
—— 云母電容器用于值高的移動通信領域。
—— 波峰焊工藝必須選擇三層金屬電極焊端結構片式元件。
②SMD的選擇。
—— 小外形封裝晶體管:SO123是最常用的三極管封裝,SOT143用于射頻。
—— SOP、SOJ:是DIP的縮小型,與DIP功能相似。
—— QFP:占有面積大,引腳易變形,易失去共面性;但引腳的柔性又能幫助釋放應力,改普
焊點的可靠性。QFP引腳最小間距為0.3mm,目前0.5mm間距己普這應用,0.3mm、0.4mm
的QFP逐漸被BGA替代。選擇時應注意貼片機精度是否滿足要求。
——PLCC:占有面積小,引腳不易變形,但檢測不方便。
——O LCCC:價格品貴,主要用于高可靠與軍用產品,應考忠器件與電路板之間的CET問題。
——BGA、CSP:適用于IO高的電路中。
③片式機電元件的選擇
片式機電元件主要用于高密度、體積小、質量輕的電子產品。
④THC(插裝元器件)的選擇
大功率器件、機電元件和特殊器件的片式化尚不成熟,還得采用插裝元器件。
