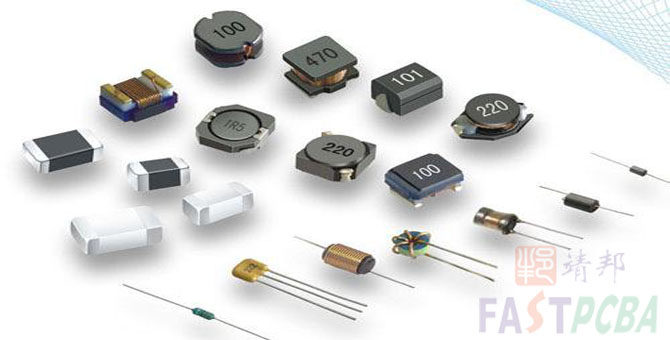

今天我們講一講貼片電感。在smt貼片加工中，貼片電感主要承擔著扼流、退耦、濾波和調諧等作用。貼片電感的種類主要有繞線型和疊層型兩種。那么在smt貼片加工時，又該怎么選用合適的貼片電感呢？下面靖邦科技的技術員就給大家介紹一下貼片電感的選用原則。

1.貼片電感的寬度要小于電感器寬度，以防止過多的焊料在冷卻時產生過大的拉應力改變電感值。

2.市場上可以買到的貼片電感的精度大部分是±10%，若要求精度高于±5%，則需要提前訂貨。

3.有些貼片電感是可以用回流焊和波峰焊來焊接的，但是有些貼片電感是不可以采用波峰焊焊接的。

4.維修時，不能僅僅憑借電感量來替換貼片電感。還要知道貼片電感的工作頻段，才能保證工作性能。

5.貼片電感的外形、尺寸基本相似，外形上也沒有明顯標志。在手工焊接或手工貼片時，不要搞錯位置或拿錯零件。

6.目前常見的貼片電感有三種：第一種，微波用高頻電感。適用于1GHz以上頻段使用。第二種，高頻貼片電感。適用于諧振回路和選頻電路中。第三種，通用性電感。一般適用于幾十兆赫茲的電路中。

7.不同的產品，所選用線圈直徑不同，相同的電感量，所呈現的直流電阻也各不相同。在高頻回路里，直流電阻對Q值影響很大，設計時應注意。

8.允許通過最大電流也是貼片電感的一個指標。當電路需要承擔大電流通過時，必須考慮電容的這個指標。

9.功率電感應用于DC/DC轉換器中時，其電感量大小直接影響電路的工作狀態(tài)，在實踐中往往可以采用增減線圈的辦法來改變電感量，以獲得最佳效果。

10.在150~900MHz頻段工作的通信設備，常用繞線式電感器。在1GHz以上的頻率電路中，須選用微波高頻電感器。

以上就是smt貼片加工中，選用貼片電感時的十大注意事項。更好的選用貼片電感，才能更好的保證smt貼片加工質量。靖邦科技（www.cnpcba.cn）也將持續(xù)改進品質，為客戶提供更優(yōu)質的服務。
