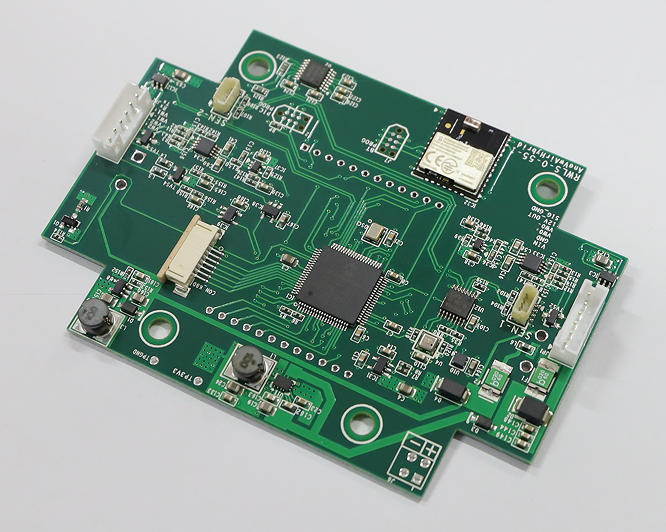

在SMT貼片的步驟中,銅表面覆蓋有一層錫作為抗蝕劑?,F(xiàn)在我們需要從表面去除不需要的銅以獲得最終所需的電路。這個過程包括三個主要步驟。
薄膜剝離
圖案電鍍后,基板未電鍍部分的銅被干膜覆蓋。當最終形成電路圖案時,這些薄膜需要被蝕刻掉以暴露銅表面。脫膜液為稀堿,通過中和反應溶解干膜中含有酸性基團的樹脂。最后,干膜被剝離,從而暴露出待蝕刻的銅表面。
蝕刻
去除干膜后,電路板就可以進行蝕刻了。暴露的銅表面被堿性蝕刻劑去除,而被錫保護的銅表面將保留為導電圖案。在蝕刻過程中,蝕刻方法、蝕刻劑種類、蝕刻劑的pH值、蝕刻速率或其他因素都會影響電路的質量。因此,smt貼片加工中工程師會對本工序所用的溶液,或其他需要溶液的工序進行取樣,送至化學實驗室進行標準質量檢測,以確保正確的試劑配比和電路質量。
剝錫
蝕刻后,在smt貼片工廠中我們需要去除頂部保護電路的薄錫層。在此過程中,使用脫錫溶液(主要是硝酸)溶解錫層,露出銅表面。完成這些步驟后,基本的pcb電路就形成了。然后將電路板轉移到自動光學檢查區以檢查蝕刻質量。
