一塊能實現預期功能的pcb線路板是怎么制作的呢？下面靖邦科技的技術員就為大家整理介紹。

第一步，根據pcb線路板的預期功能設計原理圖。設計原理圖主要是依據各元器件的電氣性能根據預期功能進行合理的搭建，通過該圖能夠準確的反映出該pcb線路板的重要功能，以及各個部件之間的聯系。

第二步，通過Protel對各個元器件進行封裝，以實現和生成元器件具有相同尺寸和外觀的網格。元器件的封裝修改完畢后,要設置封裝第一引腳參考點.然后設置檢查的規則。

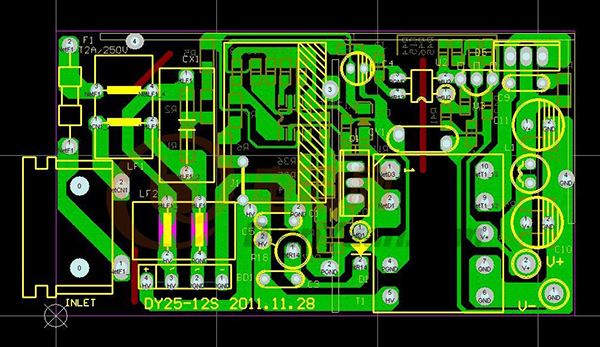

第三步，生成pcb。網格生成之后，接著根據pcb面板的規格大小來放置各個元器件的位置，在放置時必須要確保各個元件之間的引線不交叉。最后進行DRC檢查，用來排除各個元件在布線時的引線或引腳交叉錯誤。

第四步，利用專業的復寫紙將設計完成的pcb設計圖使用專業打印機打印輸出，然后將銅板與印有pcb電路圖的一面相對壓緊，然后放到加熱器上進行熱印，通過高溫，將復寫紙上電路圖的墨跡印到銅板上。

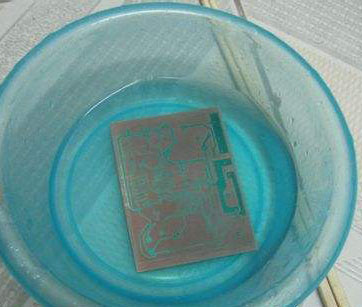

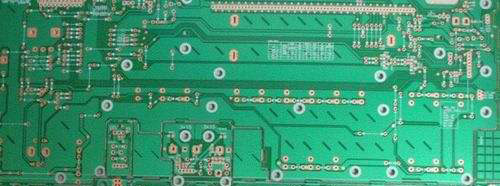

第五步，制作pcb線路板。首先調制溶液，將過氧化氫和硫酸按1:3進行調制，然后將印有墨跡的銅板放入溶液中，泡三至四分鐘左右，等待銅板上除留有墨跡以外的地方全部被腐蝕之后，將銅板取出來，用大量水沖洗掉溶液。

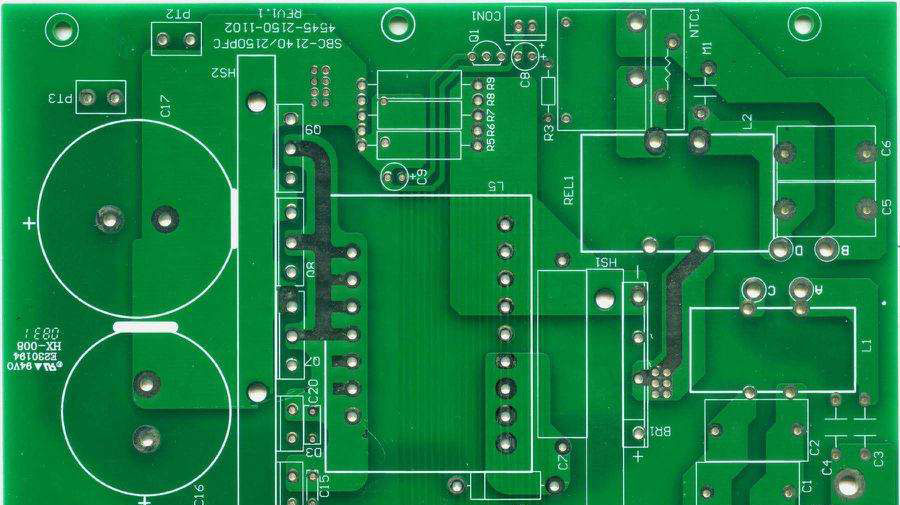

第六步，打孔。使用打孔機將銅板上設計留孔的地方進行打孔，完成后將各個相應的元件從銅板的相應面將兩個或多個引腳插入并焊接牢固
