PCB制造陶瓷基板

層數：六層板

板厚：1.6MM

基材工藝：無鉛噴錫

表面處理：沉金

尺寸：?jiǎn)纹叽?25*53.7MM

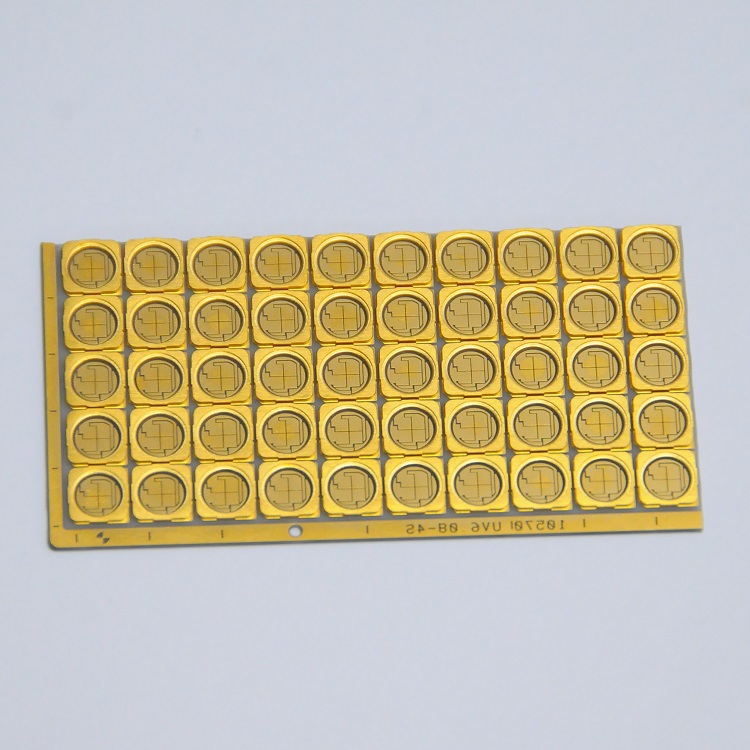

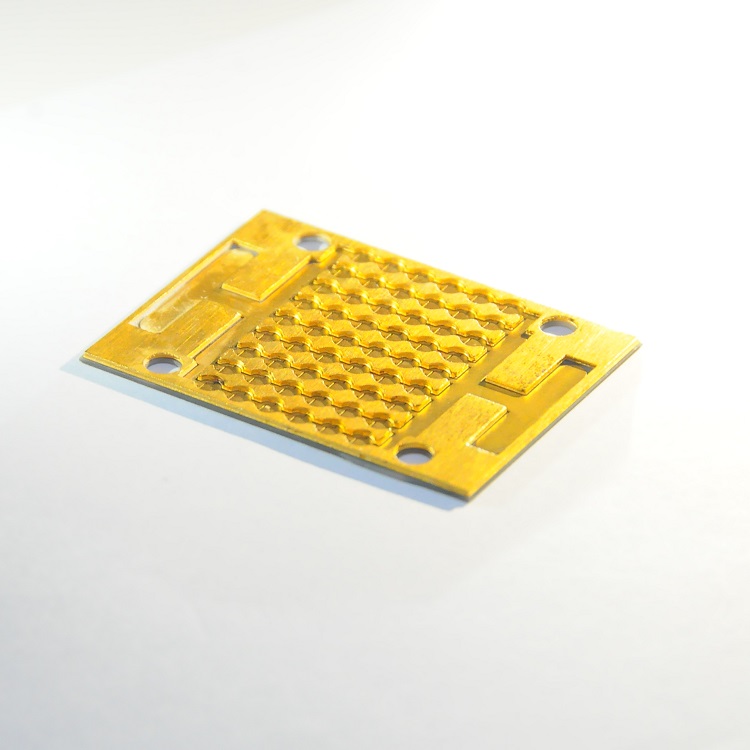

這四款陶瓷基板由FASTPCBA公司制造，外觀鍍金工藝，里面焊盤是陶瓷基材，超薄復合基板具有優良電絕緣性能，高導熱特性，優異的軟釬焊性和高的附著強度，并可像PCB板一樣能刻蝕出各種圖形，具有很大的載流能力。 本公司承接各種工藝的PCBA制造業務。 如果您對這幾款產品感興趣，歡迎來詢價！

1、高溫共燒多層陶瓷基板技術（HTCC）
HTCC是較早期的技術，它的制備過程是先將氧化鋁或氮化鋁陶瓷粉加入有機黏結劑，再混合均勻后成為膏狀漿料，接著利用刮刀將漿料刮成片狀，然后通過干燥工藝使片狀漿料形成生坯；接著依據各層而設計導通孔，采用絲網印刷金屬漿料進行布線和填孔，最終將各生坯層疊加，置于高溫爐（1600℃）中燒結而形成氧化鋁陶瓷基板。
但是這種技術有明顯的缺點，因燒結溫度較高，導致金屬導體材料的選擇受限，一般選擇熔點較高但導電性較差的鎢、鉬、錳等金屬，同時制作成本也很高。

2、低溫共燒陶瓷基板（LTCC）
這種和HTCC技術原理類似，改進之處為燒結溫度降低為850~900℃，可以用導電率較好的金、銀等金屬作為電極材料和布線。
因其也是用絲網印刷技術，可能因?yàn)閺埦W(wǎng)問題造成對位誤差，并且多層陶瓷疊加燒結時還存在收縮比例差異問題，影響成品率。為了提高LTCC導熱性能，可在貼片區增加導熱孔或?qū)щ娍祝杀疽簿蜁?huì)增加。

3、直接覆銅陶瓷基板（DBC）
該技術是陶瓷基片與銅箔在高溫下（1065℃）共晶燒結而成，最后根據布線要求，以刻蝕方式形成線路。由于銅箔具有良好的導電、導熱能力，而氧化鋁能有效控制Cu-Al2O3-Cu復合體的膨脹，使DBC基板具有近似氧化鋁的熱膨脹系數。
DBC具有導熱性好、絕緣性強、可靠性高等優點，但因其陶瓷基與Cu層間容易產生微氣孔，會降低產品抗熱沖擊性。同時銅箔在高溫下容易翹曲變形，因此DBC表面銅箔厚度一般大于100mm；由于采用化學腐蝕工藝，DBC基板圖形的最小線寬一般大于100mm。因此在生產技術與成本上都非常高。

4、直接鍍銅陶瓷基板（DPC）
它是首先將陶瓷基片進行前處理清洗，利用真空濺射方式在基片表面沉積Ti/Cu層作為種子層，接著以光刻、顯影、刻蝕工藝完成線路制作，最后再以電鍍/化學鍍方式增加線路厚度，待光刻膠去除后完成基板制作。
其優點是低溫制造（300℃以下），避免了高溫對材料或線路結構的變形影響，也降低了制造工藝成本；采用薄膜與光刻顯影技術，使基板上的金屬線路更加精細，因此DPC基板非常適合對準精度要求較高的電子器件封裝。
以上四種陶瓷基板的制造技術都各有特點，但在智能化趨勢下，DPC技術的應用將會更加普遍，來滿足微型化高精度的需求。而斯利通成熟的DPC技術，可以為用戶定制3D成型的基板，來滿足用戶多樣化的需求。

以上是SMT貼片加工廠深圳市靖邦電子有限公司為您提供的行業咨詢，希望對您有所幫助！
